创建交互式 GUI 调试界面

简介

在 3D 图形编程中，交互式图形用户界面（GUI）是一个非常重要的组成部分。它不仅能帮助开发者调试和优化 3D 场景，也能增强用户体验。在 Three.js 中，GUI 库通常用于实时调整 3D 图形的参数，比如几何体的属性、光照的强度和颜色等。本教程将带你了解如何创建一个可调节的 GUI 界面，调节 3D 对象的参数，并实时查看结果。

GUI 的 API 介绍

Three.js 的 GUI 通常是通过 dat.GUI 库实现的，它是一个功能强大的 JavaScript GUI 框架，允许开发者轻松创建按钮、滑块、复选框等界面元素，并能实时控制 Three.js 中的对象。dat.GUI 的常用 API 包括：

  • gui.add(object, property, min, max)：将一个属性添加到 GUI 面板中，可以设置滑块的最小值和最大值。
  • gui.addColor(object, property)：为一个颜色属性添加颜色选择器。
  • gui.addFolder(name)：将一组相关控件分组在一个文件夹中，便于管理。
  • gui.open() / gui.close()：控制 GUI 面板的显示与隐藏。

创建调整立方体属性的 GUI

创建立方体

关于如何创建立方体的教程在之前的文章中已经多次介绍了，大家直接看这篇文章即可。 https://threejs3d.com/concepts/basic/box (opens in a new tab)

引入 GUI 库

接下来，我们将引入 dat.GUI 库并为立方体的颜色和旋转角度添加控制界面。首先，确保你已经在项目中安装了 dat.gui 库。

npm install dat.gui

接着在代码中导入并创建一个 GUI 实例：

import * as dat from "dat.gui";
const gui = new dat.GUI();

准备控制参数的对象

为了通过 GUI 控制立方体的属性，我们需要定义一个“控制对象”，用于保存所有需要调试的参数。

const cubeParams = {
  rotationX: cube.rotation.x, // 控制立方体X轴旋转
  rotationY: cube.rotation.y, // 控制立方体Y轴旋转
  color: cube.material.color.getHex(), // 控制立方体颜色
};
  1. rotationX 和 rotationY：
    • 它们的值初始为 cube.rotation.x 和 cube.rotation.y，表示立方体在 X 轴和 Y 轴的旋转角度。
    • GUI 控件将通过绑定这些参数，实时修改立方体的旋转状态。
  2. color：
    • 使用 cube.material.color.getHex() 获取立方体的颜色值（十六进制）。
    • 通过 GUI 的颜色选择器，用户可以动态修改颜色。

通过这个对象，我们将 3D 对象的可控属性抽象出来，方便后续操作。

为控制参数添加 GUI 控件

使用 gui.add() 和 gui.addColor() 方法为这些属性添加 GUI 控件。

// 添加旋转角度控制滑块
gui.add(cubeParams, "rotationX", 0, Math.PI * 2).onChange((value) => {
  cube.rotation.x = value;
});
gui.add(cubeParams, "rotationY", 0, Math.PI * 2).onChange((value) => {
  cube.rotation.y = value;
});

// 添加颜色选择器
gui.addColor(cubeParams, "color").onChange((value) => {
  cube.material.color.setHex(value);
});

  1. gui.add(cubeParams, 'rotationX', 0, Math.PI * 2)：

    • 第一个参数是目标对象（cubeParams）。
    • 第二个参数是目标属性名（rotationX）。
    • 第三个和第四个参数是滑块的最小值和最大值，表示 X 轴旋转角度范围。
    • onChange 的作用：
      • onChange 是一个回调函数，在滑块值变化时触发。
      • 在这里，我们更新 cube.rotation.x 的值，使得滑块能实时控制立方体的旋转。

  2. gui.addColor(cubeParams, 'color')：

    • 创建颜色选择器，绑定 cubeParams.color。
    • onChange 的作用：
      • 当用户在颜色选择器中选择新颜色时，回调函数会被调用。
      • 使用 cube.material.color.setHex(value) 实时更新立方体的颜色。

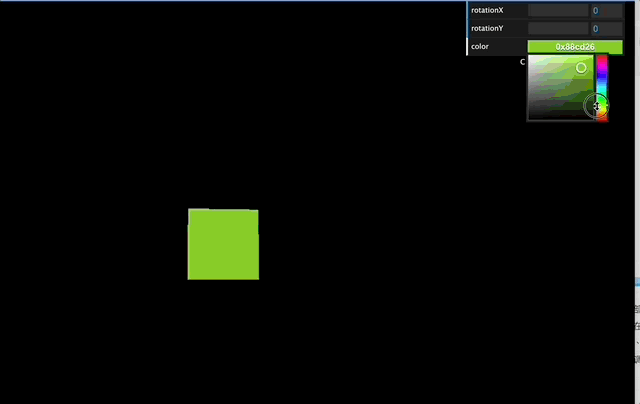

到此，你会看到 GUI 界面中有两个滑块和一个颜色选择器：

  • 滑动滑块，立方体会相应旋转。
  • 调整颜色选择器，立方体的颜色会即时变化。

代码

github

https://github.com/calmound/threejs-demo/tree/main/gui (opens in a new tab)

gitee

https://gitee.com/calmound/threejs-demo/tree/main/gui (opens in a new tab)
