Cesium 几何体

今天，我们一起看一下 cesium 如何创建基础的几何体。

Entity

在介绍几何体之前，我们需要先了解下Entity。

在 Cesium 中，Entity 是一个对三维对象（例如点、线、面、模型等）进行统一管理和渲染的高层抽象。它将几何形状、外观材质以及各种属性（如时间动态、样式动画、事件响应等）封装到一个对象中，开发者只需要与 Entity 进行交互，就可以快速地在场景中添加和管理可视化要素。

什么是 Entity

• 统一管理几何体和属性
  一个 Entity 可以包含点标记、折线（Polyline）、多边形（Polygon）或模型（Model）等几何对象，通过设置不同的属性可以在场景中呈现各种形态。
• 自动处理渲染和事件
  在 Cesium 的 Viewer 中维护了一个 EntityCollection，当我们调用 viewer.entities.add() 等方法添加一个 Entity 后，Cesium 就会自动根据其中的几何信息、材质信息进行绘制。开发者也可通过事件机制对 Entity 的更新或选择进行响应。
• 简单易用，适合快速开发
  与底层的 Primitive/Geometry 接口相比，Entity 的使用门槛更低、开发效率更高。如果没有特别复杂的性能或定制需求，大多数情况使用 Entity 即可满足可视化需求。

基于以上概念，我们可以在 Entity 中创建点、折线、多边形、模型等常见三维要素。

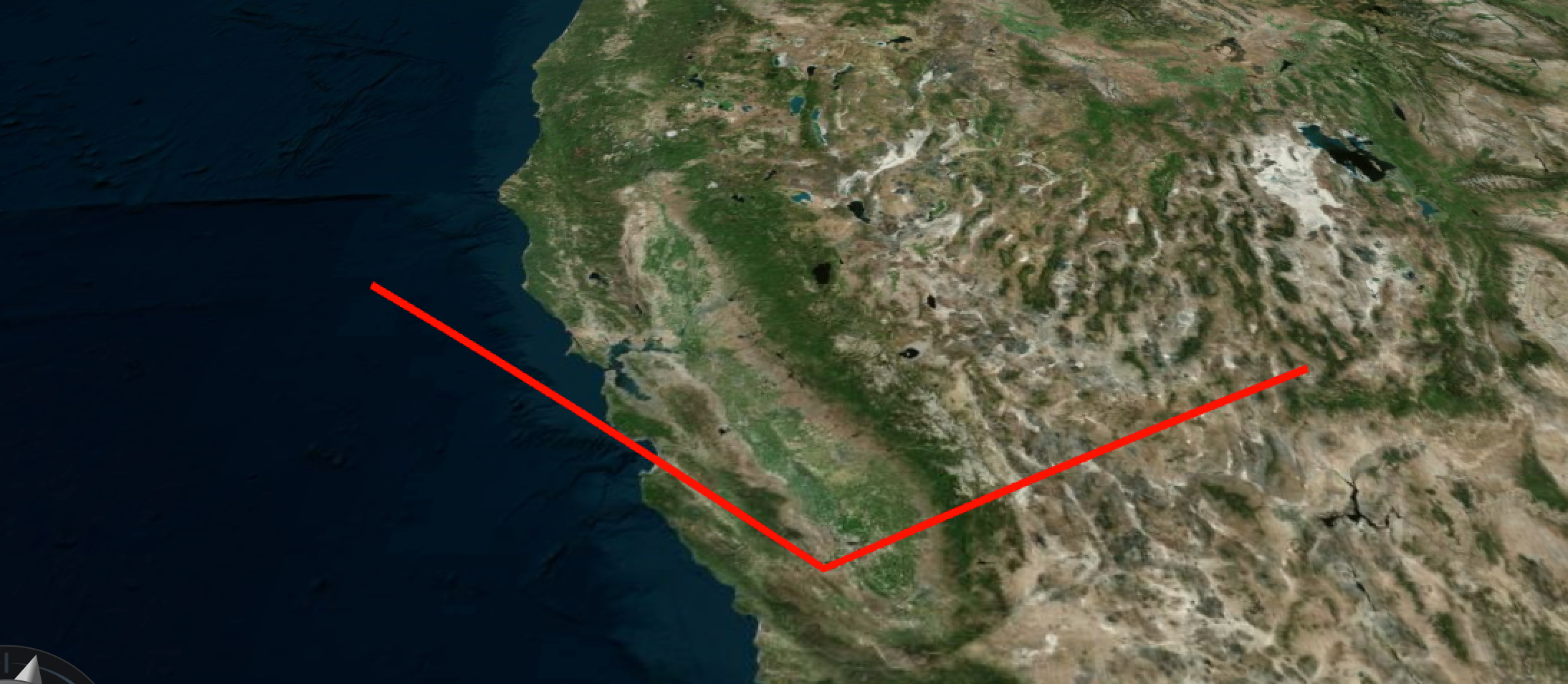

折线

在 Cesium 中，折线（Polyline）是一种常见的可视化对象，可用于表现各种“连线”的数据，比如航线、道路、边境线、传输线等。

常见用法

• 航线、飞行路线：用于在三维场景中展示飞机或无人机的飞行轨迹。
• 路径：显示一条从起点到终点的线路，例如物流运输路径、车辆行驶线路。
• 分界线：比如国境线、行政区划边界线等，需要在地表或低空进行标注。

// 1. 初始化 Viewer
const viewer = new Cesium.Viewer("cesiumContainer");

// 2. 定义折线顶点（示例使用了三个点）
const positions = [
  Cesium.Cartesian3.fromDegrees(-115.0, 37.0, 100000.0),
  Cesium.Cartesian3.fromDegrees(-120.0, 35.0, 100000.0),
  Cesium.Cartesian3.fromDegrees(-125.0, 38.0, 100000.0),
];

// 3. 添加折线实体
const polylineEntity = viewer.entities.add({
  name: "示例折线",
  polyline: {
    positions: positions,
    width: 5, // 线宽
    material: Cesium.Color.RED, // 材质(可使用纯色、图片、渐变等)
    clampToGround: false, // 是否贴地，如果贴地应设置true
  },
});

// 4. 调整视角以保证折线可见
viewer.zoomTo(polylineEntity);

• positions: 折线的坐标点数组，一般使用 Cesium.Cartesian3.fromDegrees 将经纬度转成三维坐标。
• width: 折线的线宽（单位：像素）。
• material: 设置折线的材质，可使用纯色（Cesium.Color）或特殊材质（图片、虚线、光晕等）。
• clampToGround: 是否贴地，如果设置为 true，折线将自动贴合地形高度。如果需要展示高度变化（悬空或高空线路），请设置为 false，并在坐标中指定具体的高度值。

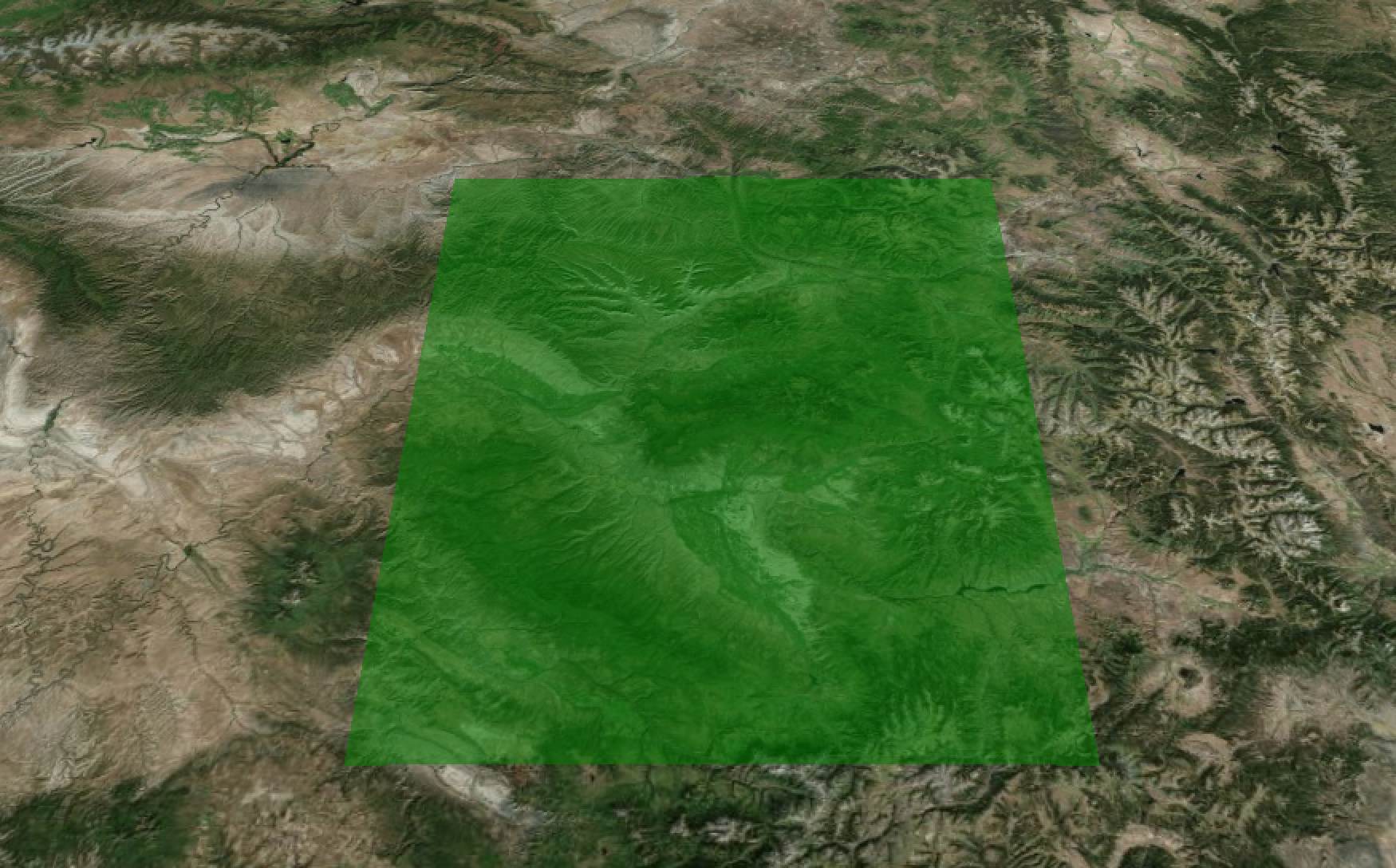

面

面在三维可视化场景中扮演了极其重要的角色，可以用于绘制区域范围、标注行政边界、多边形地块等。

常见用法

• 标注区域：行政区、地块、建筑物占地范围等。
• 高亮地形：通过设置半透明、多边形等方式呈现某些区域在地表上的分布。
• 动态绘制：用户在地图上交互式绘制多边形，用于量算或空间分析。
• 可视化统计：将数据与地理范围对应起来，例如人口密度、经济指标等，通过面颜色或透明度来直观呈现。

// 1. 初始化 Viewer
const viewer = new Cesium.Viewer("cesiumContainer");

// 2. 定义多边形顶点 (使用笛卡尔坐标或经纬度转换)
const polygonPositions = [
  Cesium.Cartesian3.fromDegrees(-109.0, 40.0),
  Cesium.Cartesian3.fromDegrees(-107.0, 40.0),
  Cesium.Cartesian3.fromDegrees(-107.0, 38.0),
  Cesium.Cartesian3.fromDegrees(-109.0, 38.0),
];

// 3. 添加多边形实体
const polygonEntity = viewer.entities.add({
  name: "示例多边形",
  polygon: {
    hierarchy: polygonPositions,
    material: Cesium.Color.GREEN.withAlpha(0.5), // 填充颜色及透明度
    outline: true, // 是否显示边线
    outlineColor: Cesium.Color.WHITE, // 边线颜色
    // extrudedHeight: 50000,                    // 拉伸高度(可选)
    // perPositionHeight: true,                  // 是否使用每个顶点的高度(可选)
    // closeTop: true,                           // 是否关闭顶部(拉伸时有效)
    // closeBottom: true                         // 是否关闭底部(拉伸时有效)
  },
});

// 4. 调整视角以保证多边形可见
viewer.zoomTo(polygonEntity);

• hierarchy: 指定多边形的外包轮廓，必须传入一个 PolygonHierarchy 或者一组坐标点（可以是 Cesium.Cartesian3[] 或 Cesium.Cartesian3.fromDegreesArray(...) 的结果）。
• material: 填充材质，可以是纯色、图案贴图等，设置透明度可以让多边形半透明展示。
• outline 与 outlineColor: 是否绘制多边形边线，以及边线颜色。
• extrudedHeight: 多边形的拉伸高度，表示从地表向上拉伸形成一个立体柱体，如果仅在地面表示区域，则不需要设置。
• perPositionHeight: 是否使用顶点本身的高度。如果设置为 true，会将传入的坐标值中的高度应用到每个点，从而形成一个不规则的斜面或多面体。
• closeTop 和 closeBottom: 当多边形被拉伸成柱状体后，是否在顶部和底部封口。默认为 true，即对顶部和底部进行封闭。

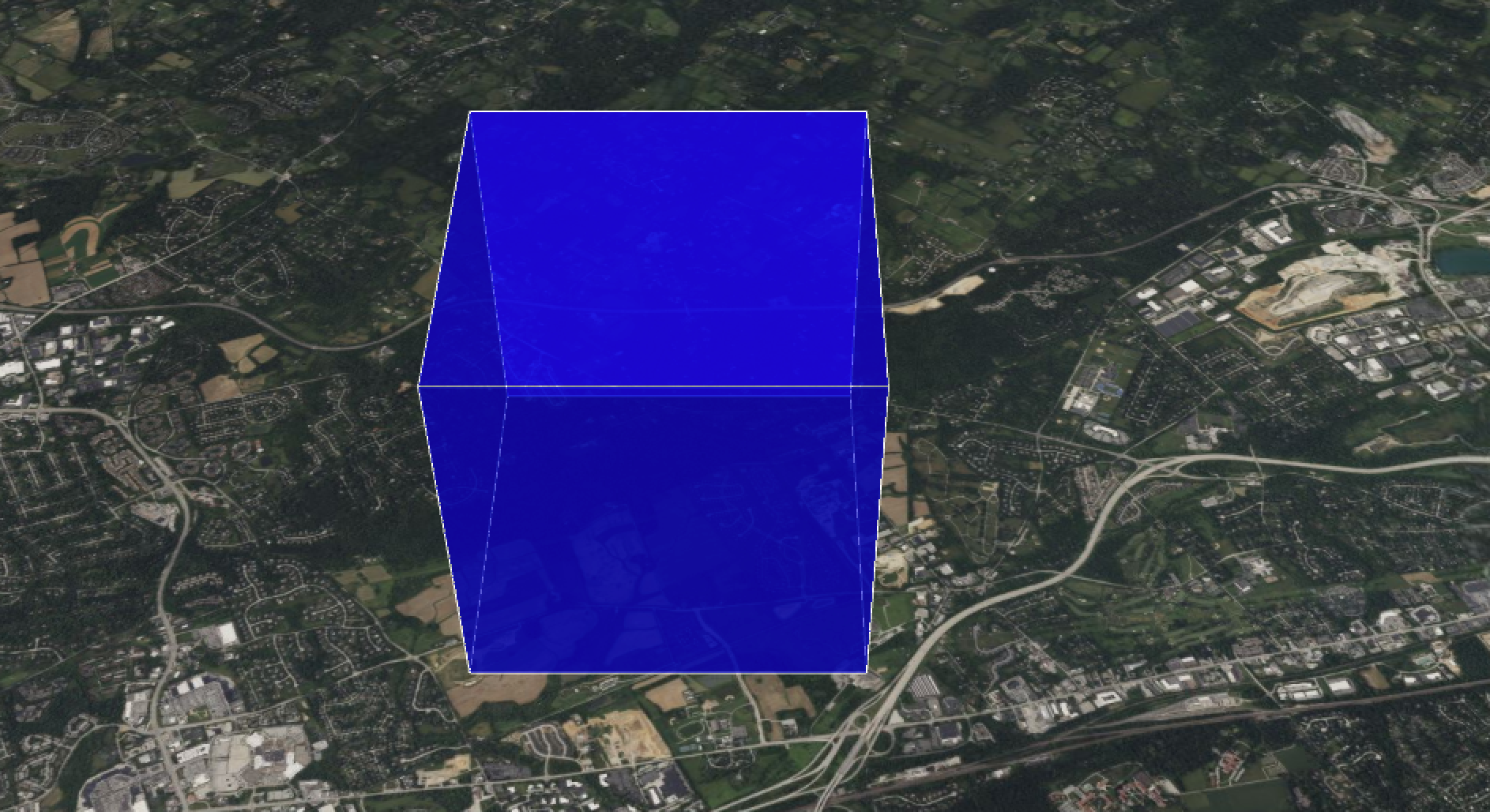

立方体

“立方体”通常可以通过 Box（盒子）来实现。Box 是 Cesium 在 Entity 层提供的一种几何体，能够在三维空间中展示一个具有长、宽、高的立方或长方体。

常见用法

• 建筑物粗略模型：通过调节箱体的长、宽、高，可以快速模拟建筑体量，适用于简化的城市建筑可视化。
• 仓库、集装箱展示：需要在三维地图中标示某些“方形”的物体或空间范围时，可以使用 Box 进行可视化。
• 场景标记：将 Box 作为一个体素 (voxel) 或特定的空间标识。

// 1. 初始化 Viewer
const viewer = new Cesium.Viewer("cesiumContainer");

// 2. 定义立方体在地图上的位置
//   这里使用 fromDegrees(经度, 纬度, 高度) 将地理坐标转为世界坐标
const position = Cesium.Cartesian3.fromDegrees(-75.59777, 40.03883, 2000);

// 3. 添加立方体实体
const boxEntity = viewer.entities.add({
  name: "示例立方体",
  position: position,
  box: {
    // x, y, z 长度(米)
    dimensions: new Cesium.Cartesian3(2000.0, 2000.0, 2000.0),
    // 填充颜色与透明度
    material: Cesium.Color.BLUE.withAlpha(0.6),
    // 是否绘制外边线
    outline: true,
    // 外边线颜色
    outlineColor: Cesium.Color.WHITE,
  },
});

// 4. 调整视角确保立方体可见
viewer.zoomTo(boxEntity);

• dimensions: 立方体/长方体的三条边长度（x, y, z），单位是米。通过设置相同的 x, y, z 可以得到一个正立方体。
  • 如果要创建长方体，可以分别设置不同的长度值。
• material: 立方体表面的材质，可使用纯色（如 Cesium.Color.RED）或其他材质（纹理贴图、图案等）。
• outline & outlineColor: 是否绘制立方体轮廓边线，以及边线的颜色。
• position: 决定立方体在三维场景中的位置。常用的做法是 Cesium.Cartesian3.fromDegrees(lng, lat, height)，其中 height 表示距地表的高度（单位：米）。
• heightReference（可选）
  • 如果想让立方体贴地或与地形保持一定高度，可以使用 heightReference 属性设置为 Cesium.HeightReference.CLAMP_TO_GROUND 或 Cesium.HeightReference.RELATIVE_TO_GROUND。
  • 但需要注意，使用贴地功能时，需要有真实地形数据（如 Cesium World Terrain）才能准确反映地表起伏。

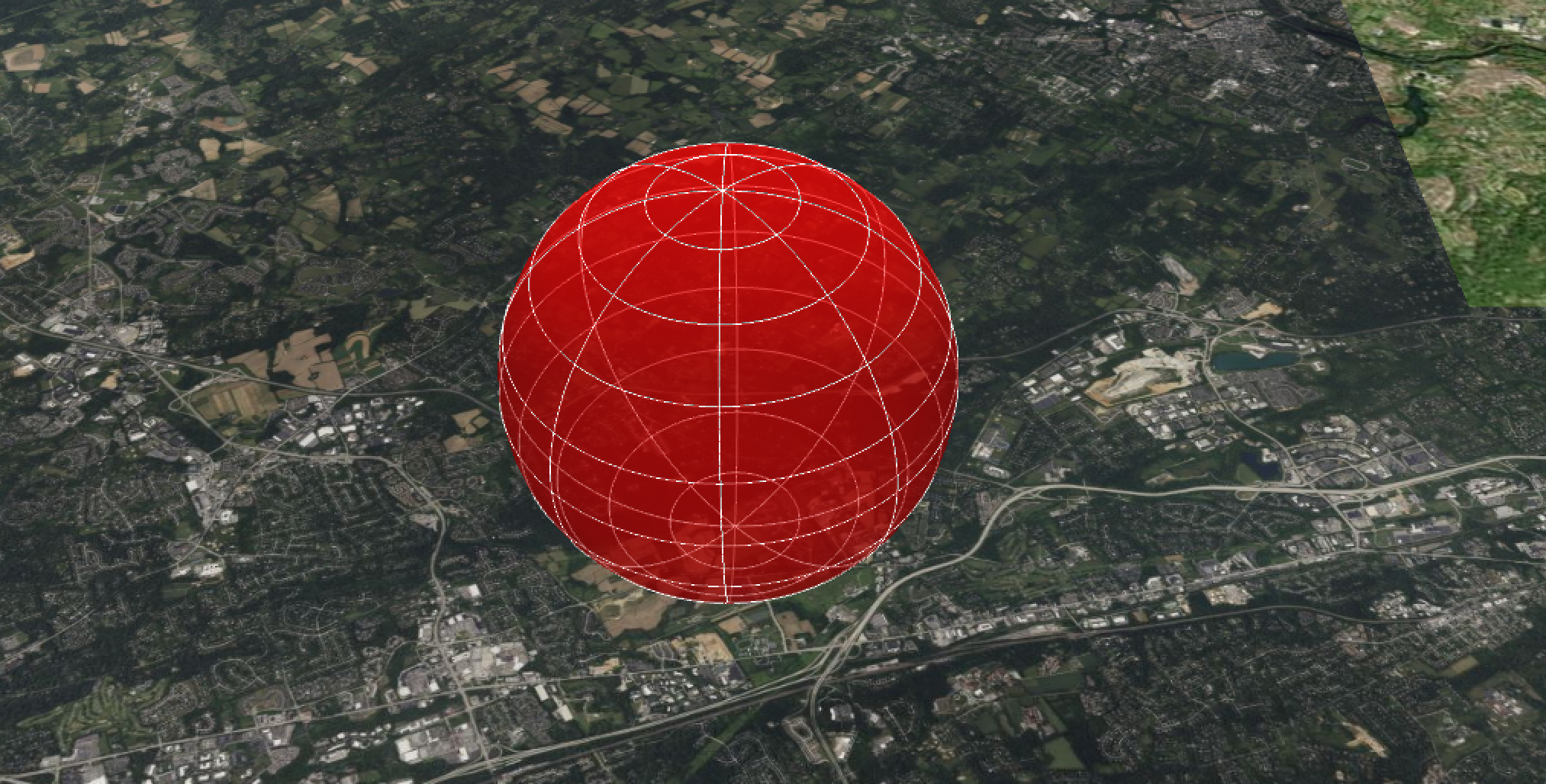

球体

球体通常可以使用 Ellipsoid（椭球）这个几何体，并将其三个半径（radii）设置为相等，即可得到一个标准的球体。下面将详细介绍如何在 Cesium 中创建并控制球体的外观和位置。

常见方法

• 行星、卫星模拟：示例化展示地球、月球、火星等行星或卫星。
• 传感器可视范围：有些应用中会用球体或半球来表示雷达或传感器的探测区域。
• 数据可视化：通过球体表现某个范围或空间体积（例如在大气或空间范围中进行标识）。
• 艺术展示：某些三维场景需要球体作为装饰或视觉元素。

// 1. 初始化 Viewer
const viewer = new Cesium.Viewer("cesiumContainer");

// 2. 定义球体在地图上的位置
const position = Cesium.Cartesian3.fromDegrees(-75.59777, 40.03883, 3000);

// 3. 添加球体实体
const sphereEntity = viewer.entities.add({
  name: "示例球体",
  position: position,
  ellipsoid: {
    radii: new Cesium.Cartesian3(2000.0, 2000.0, 2000.0), // x,y,z 半径都为2000米
    material: Cesium.Color.RED.withAlpha(0.5), // 材质（半透明红色）
    outline: true, // 是否描边
    outlineColor: Cesium.Color.WHITE, // 描边颜色
  },
});

// 4. 调整视角以确保球体可见
viewer.zoomTo(sphereEntity);

• radii
  • 球体/椭球的三轴半径，单位为米。为了生成球体，将三个值都设置成相同数值即可。
  • 若想生成椭球（如模拟地球等不规则球体），可分别设置不同的 x、y、z 半径。
• material: 球体表面的材质，可使用纯色或贴图等方式展现。支持 Cesium.ImageMaterialProperty 等多种材质类型。
• outline 与 outlineColor: 是否为椭球绘制轮廓线以及线的颜色。注意轮廓线可能只在与相机角度特定视野下可见，并且由于球体是曲面，轮廓表现方式与多边形略有不同。
• position
  • 决定球体在场景中的中心点。同样可用 Cesium.Cartesian3.fromDegrees(lng, lat, height) 指定经度、纬度以及高度。
  • 高度指球体中心与地表的距离（若默认椭球体地表是 0，加载真实地形后可根据地形波动进行调整）。
• heightReference（可选）
  • 如果需要球体贴地或相对地表一定高度，可设置为 Cesium.HeightReference.CLAMP_TO_GROUND 或 Cesium.HeightReference.RELATIVE_TO_GROUND。
  • 贴地功能在椭球/球体这种立体几何上，渲染效果可能需要实际测试（原理上它会让中心点贴合地面）。

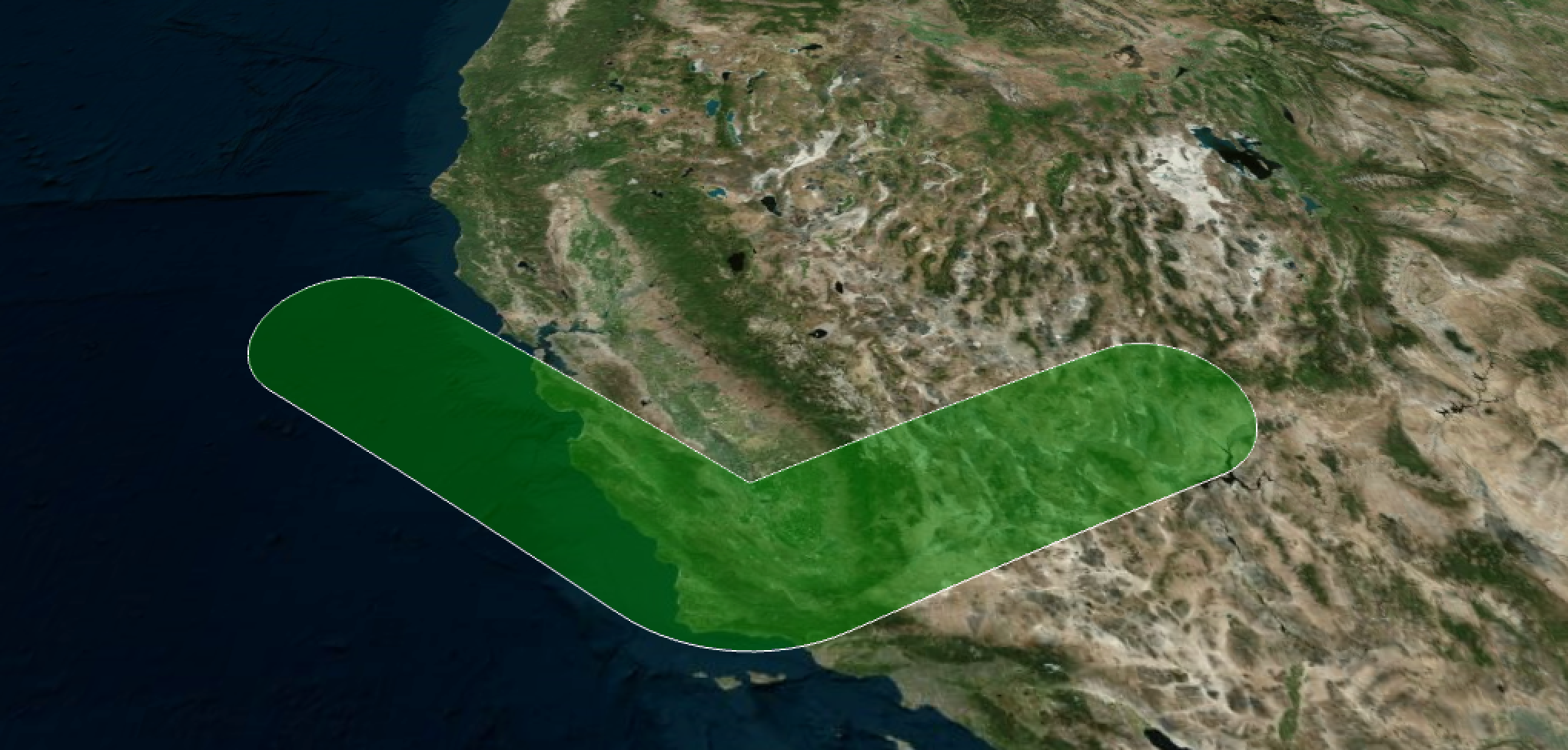

走廊

“走廊 (Corridor)” 是一种可沿着给定路径生成带宽度的带状区域的几何体。与折线 (Polyline) 相比，走廊不仅具有连续的路径，也能在路径的左右两侧拓展宽度，从而形成更宽阔的带状区域。其常见应用场景包括公路、河道、管线走廊等可视化。

常见用法

1. 道路或河道可视化：
   在地图上显示具有一定宽度的“流动”形状，例如公路、河流、航道等。
2. 管线走廊：
   模拟管线所占用的地面空间宽度或者安全警戒带范围。
3. 平面分析：
   在二维或三维地形上用带状几何体标识某个影响范围或缓冲区。

// 1. 初始化 Viewer
const viewer = new Cesium.Viewer("cesiumContainer");

// 2. 定义走廊路径顶点（示例使用了三个点）
const corridorPositions = Cesium.Cartesian3.fromDegreesArray([-115.0, 37.0, -120.0, 35.0, -125.0, 38.0]);

// 3. 创建走廊实体
const corridorEntity = viewer.entities.add({
  name: "示例走廊",
  corridor: {
    positions: corridorPositions, // 路径点位
    width: 200000.0, // 走廊宽度（米）
    height: 0, // 走廊离地高度
    material: Cesium.Color.GREEN.withAlpha(0.5), // 填充材质（半透明绿色）
    outline: true, // 是否显示边线
    outlineColor: Cesium.Color.WHITE, // 边线颜色
    cornerType: Cesium.CornerType.ROUNDED, // 拐角类型
  },
});

// 4. 调整视角以保证走廊可见
viewer.zoomTo(corridorEntity);

• positions:走廊的路径点位数组，可以是 Cesium.Cartesian3[] 或通过 Cesium.Cartesian3.fromDegreesArray(...) 生成。
• width: 走廊的整体宽度（单位：米）。这与折线的 width 不同，这里的宽度是走廊在空间中的真实宽度，而折线的 width 仅代表像素宽度。
• height: 走廊自身的离地高度，如果不贴地，则表示走廊的底部离地表的高度（在默认椭球体下则离椭球表面的高度）。
• material: 走廊的填充材质，可使用纯色或各类 MaterialProperty（如贴图、渐变等）。
• outline & outlineColor: 是否在走廊边缘绘制轮廓线，以及轮廓线颜色。
• cornerType
  • 表示拐角连接的方式，Cesium 提供了三种拐角类型：
    • Cesium.CornerType.ROUNDED：圆角
    • Cesium.CornerType.MITERED：斜角（外扩）
    • Cesium.CornerType.BEVELED：平角（倒角）

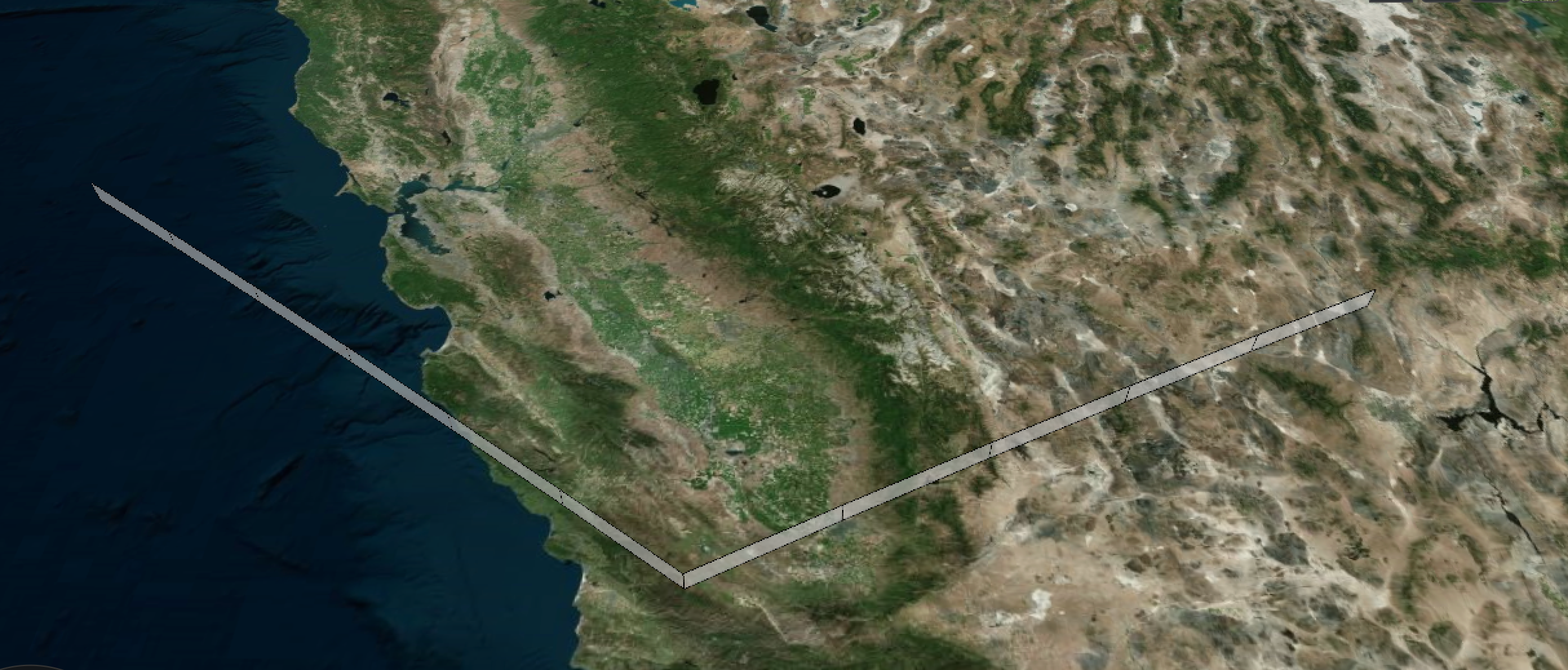

墙体

“墙体 (Wall)” 是一种可在一条或多条路径上竖直向上延伸的面状几何体。与“走廊 (Corridor)”不同，墙体并不具有上下平面，而是一个垂直方向延伸的立面，常被用于表示篱笆、建筑围墙、垂直防护网等可视化需求。

常见用法

1. 围栏或边界
   在三维场景中沿着给定路径展示“立面”效果，比如小区围墙、边防线等。
2. 竖直遮挡或防护
   用作某些安全带、隔音墙、山体挡墙等的模拟展示。
3. 垂直扩展
   需要在路径底部到顶部形成一个连续、竖直的界面，可用墙体快速实现（如大型建筑侧面简化表现）。

// 1. 初始化 Viewer
const viewer = new Cesium.Viewer("cesiumContainer");

// 2. 定义墙体的路径顶点
const wallPositions = Cesium.Cartesian3.fromDegreesArray([-115.0, 37.0, -120.0, 35.0, -125.0, 38.0]);

// 3. 添加墙体实体
const wallEntity = viewer.entities.add({
  name: "示例墙体",
  wall: {
    positions: wallPositions, // 墙体底边路径
    maximumHeights: [15000, 15000, 15000], // 每个顶点对应的顶部高度
    minimumHeights: [0, 0, 0], // 每个顶点对应的底部高度
    material: Cesium.Color.WHITE.withAlpha(0.6),
    outline: true,
    outlineColor: Cesium.Color.BLACK,
  },
});

// 4. 调整视角以保证墙体可见
viewer.zoomTo(wallEntity);

• positions
  • 定义墙体底边路径的顶点，通常使用 Cesium.Cartesian3.fromDegreesArray(...) 将经纬度转换而来。
  • 系统会自动在这些顶点之间进行插值，生成一面连贯的“墙”。
• minimumHeights
  • 数组，表示与 positions 相对应的底部高度值（相对于椭球或地形的海拔高度）。
  • 如果不指定，默认情况下墙体底部贴合在 positions 所定义的坐标高度。
• maximumHeights
  • 数组，表示墙体顶部高度（相对于椭球或地形的海拔高度）。
  • 如果全部设为相同值，就表示从地面到某一固定高度的垂直面；若每个顶点高度不同，墙体会随顶点而起伏。
• material
  • 墙体表面的材质，可使用纯色、贴图等。也可设置透明度来得到半透明墙体效果。
• outline & outlineColor
  • 是否在墙体四周绘制轮廓线，以及轮廓线颜色。

总结

在 Cesium 中，我们可以通过 Entity API 轻松创建并管理多种几何体，包括折线（Polyline）、多边形（Polygon）、立方体（Box）、球体（Ellipsoid）、走廊（Corridor）、墙体（Wall） 等。它们在三维可视化中各自扮演不同角色，满足从简单线状标注到三维立体构造的多样需求。

• 在 Cesium 中使用 Entity，可以快速创建 点、线、面、体 等多种几何形状，并结合 高度、贴地、材质、轮廓 等属性实现丰富多样的三维可视化效果。
• 不同几何体适用于不同场景：折线适合连线；多边形适合平面区域；立方体、球体等适合实体构造；走廊适用于带状区域；墙体则在垂直面可视化中发挥作用。
• 若需要贴地或融合真实地形，应熟悉 clampToGround、HeightReference 以及 GroundPrimitive；同时留意性能开销。
• 大规模数据可探索底层 Primitive 以获得更高的渲染性能和可控性。

通过对折线、多边形、立方体、球体、走廊、墙体等几何体的综合运用，可以满足各种三维地图应用需求，为路径分析、地理边界、高层建筑模拟、数据可视化等提供灵活而强大的支持。希望本总结能帮助你在 Cesium 的三维可视化开发中更好地组织和呈现各类几何对象。
