如何在 Three.js 中使用 Shader

这篇教程将带你了解在 Three.js 中使用自定义 Shader（着色器）的基础流程。

1. 什么是 Shader

  • Shader（着色器） 是运行在 GPU 上的一个小程序，用来对图形的顶点和像素进行自定义的处理。
  • 在 WebGL（以及 Three.js）中，常见的着色器分为两种：
    1. 顶点着色器（Vertex Shader）：负责处理每个顶点的坐标变换、计算法线等顶点相关的信息。
    2. 片元着色器（Fragment Shader，或称像素着色器）：负责确定每个像素最终的颜色、透明度等效果。

在 Three.js 中，如果想要完全掌控物体外观和渲染细节，就需要使用 ShaderMaterial 并编写自己的顶点着色器和片元着色器。

2. Three.js 中使用 Shader 的基本流程

  1. 编写顶点着色器（vertexShader）和片元着色器（fragmentShader）

    • 使用 GLSL 语言编写，存放在字符串中或单独的文件里。
    • 在顶点着色器中，你需要至少计算出顶点在屏幕上的位置（gl_Position）。
    • 在片元着色器中，你需要至少为每个像素设置一个颜色（gl_FragColor）。

  2. 创建 ShaderMaterial 并将着色器传入

    const material = new THREE.ShaderMaterial({
  vertexShader: myVertexShader,
  fragmentShader: myFragmentShader,
  uniforms: {
    // 需要传入着色器的参数可以在这里定义
  },
});

  3. 将 ShaderMaterial 应用于几何体（Geometry/Mesh）并将其添加到场景

    const geometry = new THREE.BoxGeometry(1, 1, 1); // 例如立方体
const cube = new THREE.Mesh(geometry, material);
scene.add(cube);

  4. 在渲染循环中更新 uniforms 或其他状态（如果需要动态效果）

    function animate() {
  requestAnimationFrame(animate);
  // ... 更新逻辑 ...
  renderer.render(scene, camera);
}
animate();

3. 一个简单的示例：渐变颜色

下面我们来实现一个简单的示例：使用自定义 Shader 让一个平面从左到右呈现渐变色。

3.1 基本场景搭建

首先，准备好一个最基本的 Three.js 场景，一般的步骤包括：

  1. 新建场景（Scene）。
  2. 新建透视摄像机（PerspectiveCamera）。
  3. 新建渲染器（WebGLRenderer）。
  4. 将渲染器挂载到页面中。
  5. 设置渲染循环。

示例代码（可省略一些基础配置）：

// 1. 新建场景
const scene = new THREE.Scene();

// 2. 新建摄像机
const camera = new THREE.PerspectiveCamera(
  75, // 视角角度
  window.innerWidth / window.innerHeight, // 纵横比
  0.1, // 最近面
  1000 // 最远面
);
camera.position.z = 5; // 拉远摄像机

// 3. 新建渲染器
const renderer = new THREE.WebGLRenderer({ antialias: true });
renderer.setSize(window.innerWidth, window.innerHeight);
document.body.appendChild(renderer.domElement);

// 4. 监听窗口大小变化（可选）
window.addEventListener("resize", () => {
  camera.aspect = window.innerWidth / window.innerHeight;
  camera.updateProjectionMatrix();
  renderer.setSize(window.innerWidth, window.innerHeight);
});

// 5. 渲染循环
function animate() {
  requestAnimationFrame(animate);
  renderer.render(scene, camera);
}
animate();

3.2 编写顶点着色器

我们的顶点着色器需要完成的工作：

  • 接收每个顶点的坐标（position）。
  • 对坐标进行 MVP（模型-视图-投影）变换。
  • 将最终结果赋值给内置变量 gl_Position。
  • 另外可以计算和传递一些自定义信息给片元着色器，这个示例中我们传递 x 坐标用于计算渐变。

示例顶点着色器（GLSL）：

// myVertexShader.glsl
varying float vXPos;

void main() {
  // Three.js 自动提供了 position 变量
  // 这里将其乘以模型视图投影矩阵得到裁剪空间位置
  gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);

  // 传递顶点的 x 坐标给片元着色器
  vXPos = position.x;
}

说明：

  1. varying float vXPos; 是一个顶点 -> 片元的可变变量，用于传递数值到片元着色器。
  2. position，projectionMatrix，modelViewMatrix 等是 Three.js 默认传入的内置变量/矩阵。

3.3 编写片元着色器

我们的片元着色器需要做的工作：

  • 接收顶点着色器传递来的 vXPos。
  • 根据 vXPos 计算颜色。
  • 将颜色赋值给 gl_FragColor。

示例片元着色器（GLSL）：

// myFragmentShader.glsl
// 从顶点着色器接收变量
varying float vXPos;

void main() {
  // 将 x 坐标映射到 [0,1] 范围的示例，假设 x 坐标区间 [-1,1]
  // 为简单起见，这里假设平面 Geometry 中 x 的范围是 [-1,1]
  float t = (vXPos + 1.0) * 0.5;

  // 通过 t 在两种颜色之间做线性插值
  // 比如由蓝色(0, 0, 1)过渡到红色(1, 0, 0)
  vec3 color = mix(vec3(0.0, 0.0, 1.0), vec3(1.0, 0.0, 0.0), t);

  // 赋值给 gl_FragColor
  gl_FragColor = vec4(color, 1.0);
}

在真实项目中，如果 x 坐标范围并非 [-1,1]，就需要根据你的几何体实际范围来进行归一化。

3.4 使用 ShaderMaterial

现在我们就可以将着色器字符串或文件内容传给 ShaderMaterial 并创建一个网格。

// 将我们写好的着色器源码以字符串的形式定义或引入
const myVertexShader = `
  varying float vXPos;
  void main() {
    gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
    vXPos = position.x;
  }
`;

const myFragmentShader = `
  varying float vXPos;
  void main() {
    float t = (vXPos + 1.0) * 0.5;
    vec3 color = mix(vec3(0.0, 0.0, 1.0), vec3(1.0, 0.0, 0.0), t);
    gl_FragColor = vec4(color, 1.0);
  }
`;

// 创建 ShaderMaterial
const material = new THREE.ShaderMaterial({
  vertexShader: myVertexShader,
  fragmentShader: myFragmentShader,
});

// 创建一个平面几何体
const geometry = new THREE.PlaneGeometry(2, 2); // x 范围大约在 [-1, 1]
const plane = new THREE.Mesh(geometry, material);
scene.add(plane);

shader 引用

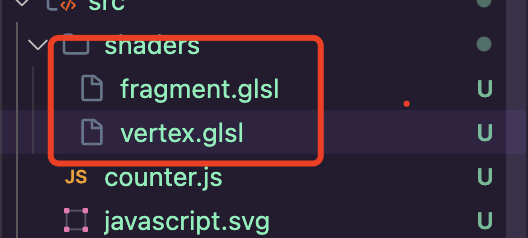

大部分场景下,我们会创建 vertext.glsl 和 fragment.glsl 用来放置 glsl 的代码，然后在 js 文件中进行 import 使用

import vertexShader from "./shaders/vertex.glsl";
import fragmentShader from "./shaders/fragment.glsl";

const material = new THREE.ShaderMaterial({
  vertexShader,
  fragmentShader,
});

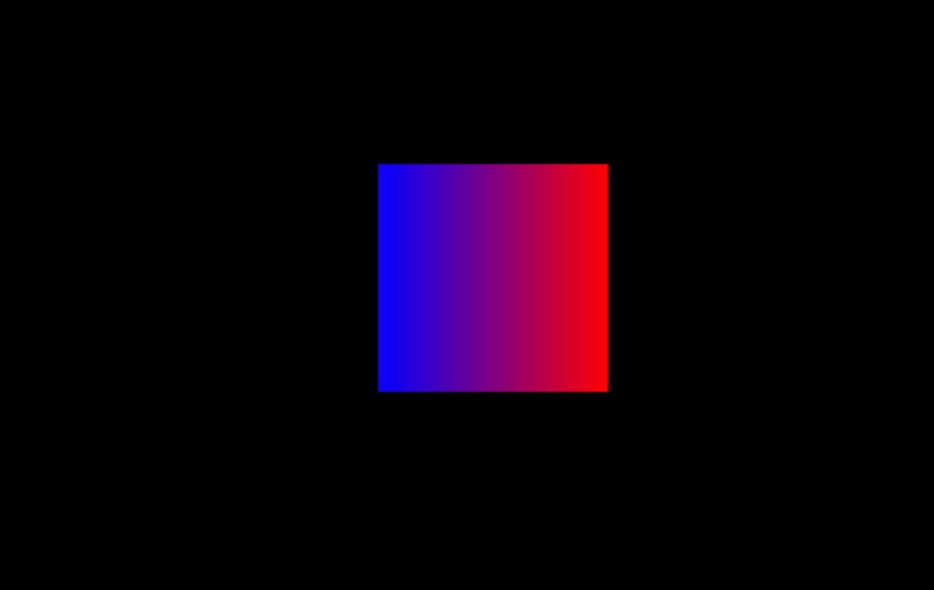

在这个示例中，你会看到平面左侧呈蓝色，向右渐变到红色。如果你想要让渐变方向竖直显示，可以用 position.y 来做插值。

4. 传递 Uniforms

在稍微复杂一点的效果里，我们经常需要在 JS 代码中实时更新一些参数给着色器，这时就会用到 uniforms。它可以理解为着色器中不可变（相对于 varying 和 attribute 而言）的全局变量，但可以通过 JS 修改它的值（渲染时生效）。

例子：我们让时间不断变化，从而让颜色随时间波动。

  1. 在 material 中定义一个 uniforms：

    const material = new THREE.ShaderMaterial({
  vertexShader: myVertexShader,
  fragmentShader: myFragmentShader,
  uniforms: {
    uTime: { value: 0.0 },
  },
});

  2. 在着色器中声明 uniform，并使用它：

    // 顶点或片元着色器
uniform float uTime;

  3. 在 JS 的渲染循环中修改：

    let startTime = Date.now();
function animate() {
  requestAnimationFrame(animate);
  let elapsed = (Date.now() - startTime) * 0.001; // 转换成秒
  material.uniforms.uTime.value = elapsed;

  renderer.render(scene, camera);
}
animate();

  4. 在着色器（通常在片元着色器）中结合 uTime 做动画：

    // 片元着色器示例
uniform float uTime;
varying float vXPos;

void main() {
  float t = (vXPos + 1.0) * 0.5 + sin(uTime) * 0.25;
  vec3 color = mix(vec3(0.0, 0.0, 1.0), vec3(1.0, 0.0, 0.0), t);
  gl_FragColor = vec4(color, 1.0);
}

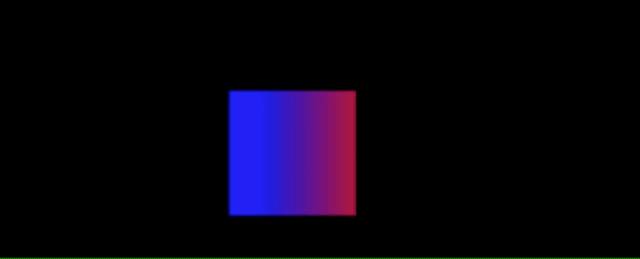

这样，颜色就会随着 uTime 的变化而产生动态波动。

6. 总结 & 提示

  1. ShaderMaterial 对于需要高度可定制化的场景非常有用，但如果只是想简单调节颜色、纹理等，Three.js 本身提供了诸如 MeshBasicMaterial, MeshStandardMaterial 等现成材质，可以先了解和使用它们。
  2. uniforms 可以传递多种数据类型给着色器：float, vec2, vec3, vec4, sampler2D（纹理）等。
  3. varying 在顶点着色器中声明并赋值，用于传递给片元着色器做插值。
  4. attributes（顶点属性）在 Three.js 中通常由几何体的数据自动管理，常见的如 position, normal, uv 等。

代码

github

https://github.com/calmound/threejs-demo/tree/main/shader (opens in a new tab)

gitee

https://gitee.com/calmound/threejs-demo/tree/main/shader (opens in a new tab)
