管道

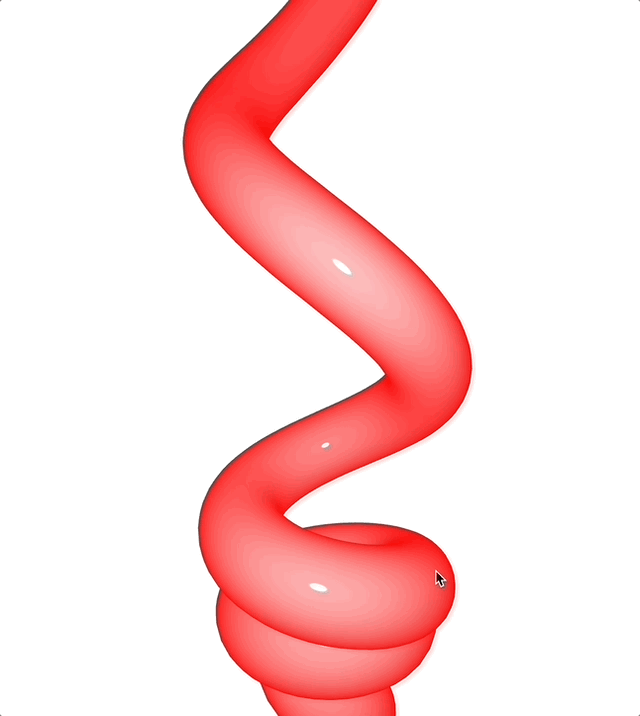

本文将教大家如何使用 Three.js 创建并渲染一个在空间中旋转的“管道”形状。一个带有若干转弯、缓动上升的“螺旋体”在画面中缓慢旋转。

代码的核心功能如下：

设置渲染器、场景和相机，并将其添加到网页上。
通过随机数和简单的三角函数，生成一条用于创建管道的三维路径（使用 SplineCurve3 进行平滑插值）。
使用 TubeGeometry 来根据路径生成立体管道，然后搭配材质进行渲染。
在动画循环中对物体进行旋转，并实现窗口自适应调整。

搭建基础场景

在 script.js 文件中，先完成下面三个核心元素的初始化：渲染器、场景、相机。

// 1. 获取浏览器窗口大小
var width = window.innerWidth;
var height = window.innerHeight;

// 2. 创建渲染器并设置抗锯齿
var renderer = new THREE.WebGLRenderer({ antialias: true });

// 3. 创建场景
var scene = new THREE.Scene();

// 4. 创建透视相机
var camera = new THREE.PerspectiveCamera(75, width / height, 1, 10000);

// 设置渲染器背景色为白色
renderer.setClearColor(new THREE.Color(0xffffff), 1);

// 设置渲染区域尺寸并添加到页面
renderer.setSize(width, height);
document.body.appendChild(renderer.domElement);

// 将相机加入场景
scene.add(camera);

// 设置相机位置并朝向
camera.position.z = -100;
camera.lookAt(new THREE.Vector3());

PerspectiveCamera 的四个参数分别是 视野角度（FOV）、宽高比、近裁剪面、远裁剪面。
renderer.setClearColor 用于设置渲染器的背景色，这里指定为白色 (0xffffff)。

生成曲线顶点

在创建 TubeGeometry 之前，需要有一条定义好的三维曲线。TubeGeometry 会依据该曲线生成管道。
以下代码完成了：

声明一个随机数参数 phi，以及曲线段数 l = 100。
通过循环计算每个顶点的坐标。
把顶点位置存入 vertices 数组。

var l = 100;
var phi = Math.floor(Math.random() * 5) + 2; // 2 ~ 6 之间的随机整数
var radius = 50; // 基础半径
var vertices = [];

for (var i = 0; i < l; i++) {
  var pct = i / (l - 1); // 当前段在 0 ~ 1 之间的比例
  var theta = Math.PI * 2 * pct * phi; // 螺旋扭转的角度

  // 让横向截面随 pct 进行缩放，制造一些锥形或渐变感觉
  var taper = (Math.sin(pct) * radius) / 4;

  // x, y, z 坐标计算
  var x = taper * Math.cos(theta);
  var y = radius * EasingQuadraticIn(seat(pct)) * 2 - radius;
  var z = taper * Math.sin(theta);

  // 推入数组
  vertices.push(new THREE.Vector3(x, y, z));
}

关于缓动函数 zao

下面两个自定义函数是为了让形状在沿着 y 轴方向分布时有一个特定的插值效果：

function EasingQuadraticIn(k) {
  // 传统的二次缓动函数：y = k^2
  return k * k;
}

function seat(t) {
  // 自定义三次曲线缓动后再映射到 0 ~ 1
  return (Math.pow(2 * t - 1, 3) + 1) / 2;
}

读者也可自行替换不同的缓动或噪声函数，来获得别具一格的路径曲线。

创建管道并添加到场景

首先需要把离散的 vertices 转换为一条平滑曲线，SplineCurve3 可用于创建三维平滑样条曲线。
将曲线、切片数、管道的半径细分，以及旋转面数等参数一起传递给 TubeGeometry。
为使其在场景中看起来更鲜艳，给物体加上 MeshPhongMaterial 以及光源 PointLight。

// 添加一个点光源
var light = new THREE.PointLight(0xffffff, 2, 200);

// 使用 SplineCurve3 将顶点数组转换为三维样条曲线
var spline = new THREE.SplineCurve3(vertices);

// 使用 TubeGeometry 生成管道，250 段细分，管道厚度为 4
var geometry = new THREE.TubeGeometry(spline, 250, 4, 32, false);

// 创建材质
var material = new THREE.MeshPhongMaterial({
  color: "rgb(255, 150, 150)",
  side: THREE.DoubleSide,
  shininess: 2500,
  emissive: new THREE.Color("rgb(255, 0, 0)"),
  metal: false,
});

// 将几何体与材质组合成 Mesh
var mesh = new THREE.Mesh(geometry, material);

// 放大整体模型
mesh.scale.multiplyScalar(2);

// 将模型、相机、光源加入到场景
scene.add(mesh);
scene.add(camera);
camera.add(light);

这里把 light 放在相机上，是为了让灯光的位置随相机而动，从而更好地照亮物体。如果需要进一步控制光源位置或类型，可考虑使用其他灯光如 DirectionalLight、AmbientLight 等。

监听屏幕尺寸变化

为保证在浏览器调整大小时画面能自适应，需要监听 resize 事件并实时修改渲染器与相机的对应参数。

window.addEventListener("resize", resize, false);

function resize() {
  width = window.innerWidth;
  height = window.innerHeight;

  // 更新渲染器
  renderer.setSize(width, height);

  // 更新相机
  camera.aspect = width / height;
  camera.updateProjectionMatrix();
}

camera.aspect 用于设置相机的宽高比，务必在修改完后调用 updateProjectionMatrix() 来生效。

动画循环

最后要实现动画循环，让画面持续渲染并让管道不断旋转。这里借助浏览器原生的 requestAnimationFrame 方法在每帧都执行渲染。

loop();
function loop() {
  // 请求下一帧
  requestAnimationFrame(loop);

  // 每一帧物体绕 y 轴微量旋转
  mesh.rotation.y -= 1 / 30;

  // 渲染场景
  renderer.render(scene, camera);
}

如果想修改旋转速度，可以更改 mesh.rotation.y -= 1 / 30; 中的数值。也可以添加更多动画，如沿 x 或 z 轴旋转，或缩放、平移等。
