今天，我们基于 webgl 来一起实现一个 glsl 的实时预览的编辑器。

一、布局

1.1 基本 HTML 结构

首先，在 body 中我们需要一个用于承载编辑器和渲染区域的容器 <div id="app">。其中，分别放置：

<textarea id="editor"></textarea>：文本编辑器区域，将由 CodeMirror 进行强化。
<canvas id="glCanvas"></canvas>：用于显示 WebGL 渲染结果的画布。

<body>
  <div id="app">
    <textarea id="editor"></textarea>
    <canvas id="glCanvas"></canvas>
  </div>
</body>

1.2 基本 CSS 布局

为了让编辑器和渲染画布平分屏幕，在 CSS 中设置：

* {
  margin: 0;
  padding: 0;
  box-sizing: border-box;
}

body {
  background-color: #282a36; /* 与dracula主题搭配 */
}

#app {
  display: flex;
  justify-content: space-between;
  width: 100%;
}

#editor {
  width: 50vw; /* 编辑器占据一半屏幕宽度 */
  height: 100vh;
}

#glCanvas {
  width: 50vw; /* WebGL画布同样占据一半屏幕宽度 */
  height: 100vh;
}

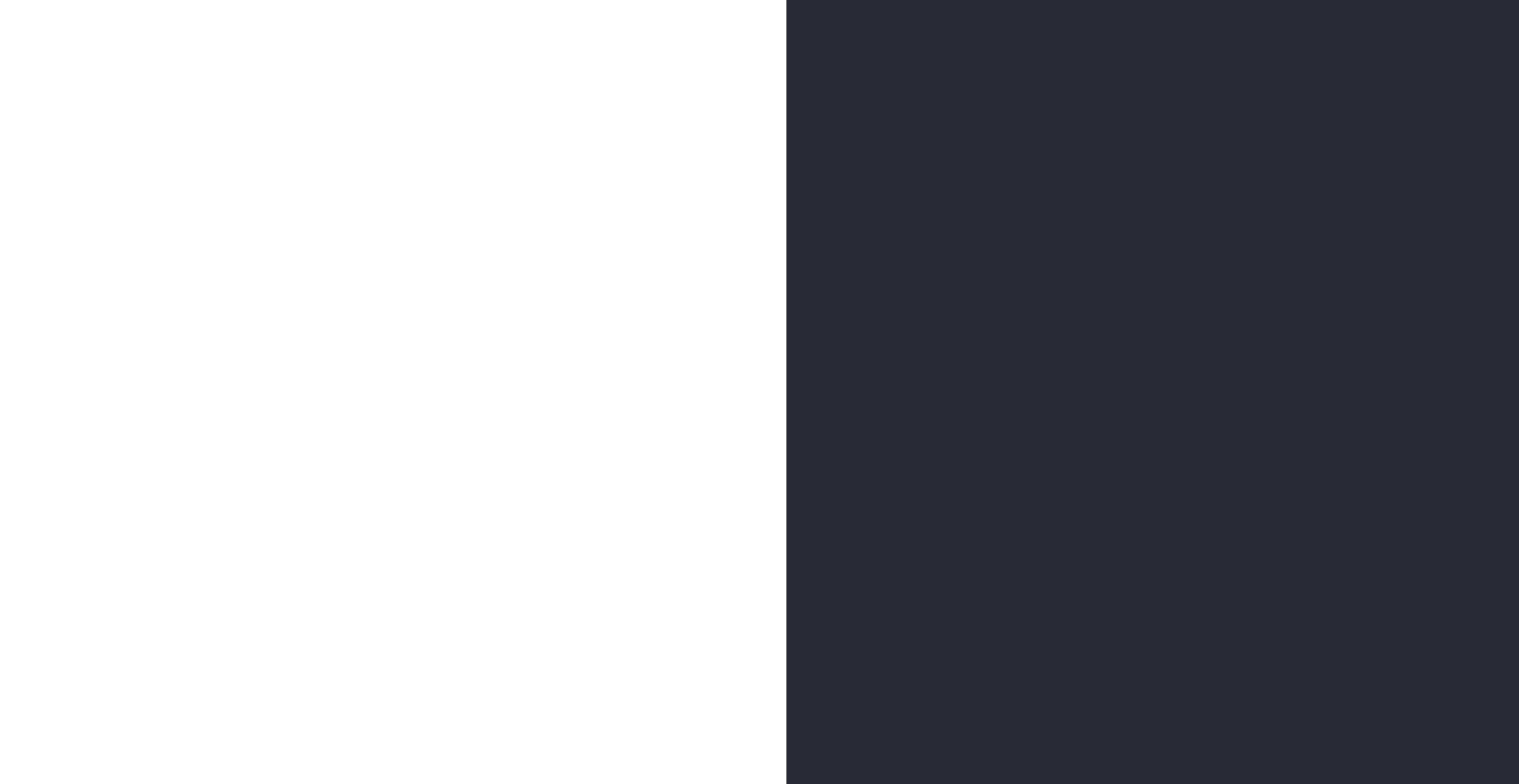

这样，页面就分成了左右两块：左侧为编辑器（白色区域），右侧为 WebGL 预览区域（黑色区域）。

二、添加编辑器

为了让我们在网页中进行 GLSL 代码的可视化编辑，需要引入一个文本编辑器库。这里我们选用 CodeMirror (opens in a new tab) 作为示例。

2.1 引入 CodeMirror 依赖

在 <head> 中通过 CDN 引入必要文件（若你本地有下载，也可改用本地文件）：

<!-- CodeMirror JS -->
<script src="https://cdnjs.cloudflare.com/ajax/libs/codemirror/5.65.5/codemirror.min.js"></script>
<!-- clike 模式支持 C、C++、GLSL 等语言的语法高亮 -->
<script src="https://cdnjs.cloudflare.com/ajax/libs/codemirror/5.65.5/mode/clike/clike.min.js"></script>

<!-- CodeMirror CSS -->
<link rel="stylesheet" href="https://cdnjs.cloudflare.com/ajax/libs/codemirror/5.65.5/codemirror.min.css" />
<!-- 这里使用 Dracula 主题 -->
<link rel="stylesheet" href="https://cdnjs.cloudflare.com/ajax/libs/codemirror/5.65.5/theme/dracula.min.css" />

2.2 初始化编辑器

接下来的代码我们需要再 script 中完成

<script></script>

2.2.1 定义初始 GLSL 代码

先写好一段最基础的片段着色器（fragment shader），例如：

let fragmentShaderSource = `
precision mediump float;
uniform float iTime;
uniform vec2 iResolution;
void main() {
    // 将屏幕坐标转换到 [0,1] 区间
    vec2 uv = gl_FragCoord.xy / iResolution.xy;
    // 简单的循环彩色
    vec3 color = 0.5 + 0.5 * cos(iTime + uv.xyx + vec3(0,2,4));
    gl_FragColor = vec4(color, 1.0);
}
`;

2.2.2 创建 CodeMirror 实例

在脚本中，通过 CodeMirror.fromTextArea() 将我们之前的 <textarea> 转换成一个带有语法高亮和行号的编辑器。

let editor = CodeMirror.fromTextArea(document.getElementById("editor"), {
  mode: "x-shader/x-fragment", // 告诉 CodeMirror 这是 GLSL 片段着色器
  theme: "dracula", // 使用暗色 Dracula 主题
  lineNumbers: true, // 显示行号
});
// 将初始 GLSL 代码放入编辑器
editor.setValue(fragmentShaderSource);

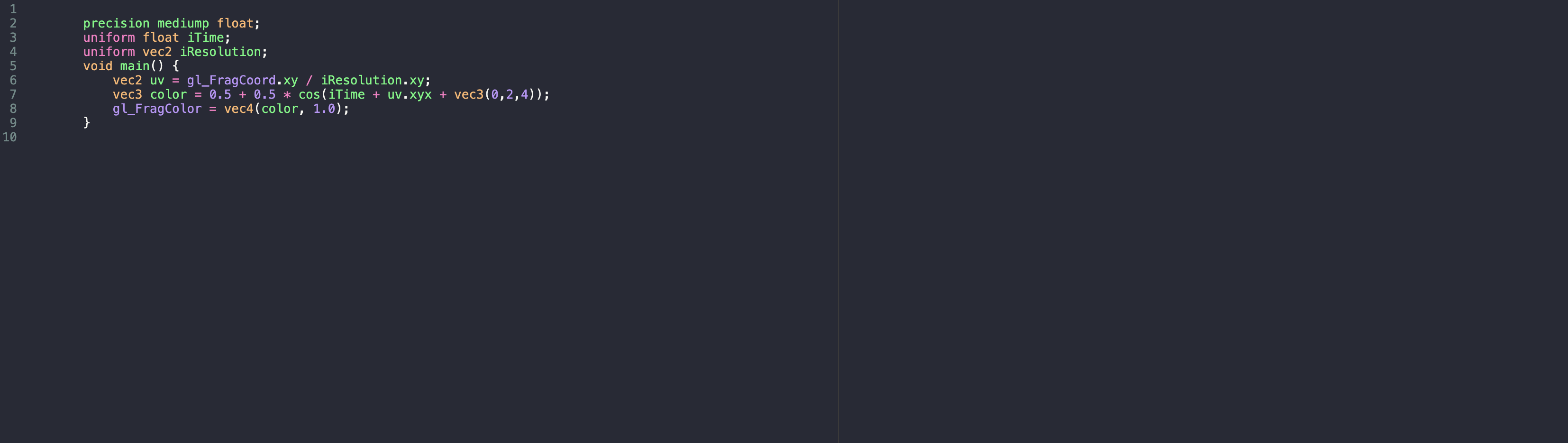

到此我们在左侧就已经显示出来高亮的代码了。

三、添加 GLSL 预览

在这个环节，我们要将用户编写/修改的 GLSL 片段着色器（Fragment Shader）代码实时地在 <canvas> 上进行渲染预览。这里最核心的是WebGL 的流程。可以将其拆分为以下关键步骤：

获取 WebGL 上下文
编写并编译着色器
创建并链接着色器程序
准备绘制数据（全屏三角形/矩形）
关联并更新 Uniform、Attribute
使用 requestAnimationFrame 进行连续渲染
实现实时更新 GLSL 代码

3.1 获取 WebGL 上下文

3.1.1 `canvas.getContext("webgl")`

在 JavaScript 中，想要使用 WebGL 绘图功能，需要先通过 <canvas> 元素的 getContext("webgl")（或 experimental-webgl）方法获取 WebGL 的上下文对象，也就是 gl。它相当于是我们对底层 GPU 操作的接口。

const canvas = document.getElementById("glCanvas");
const gl = canvas.getContext("webgl");
if (!gl) {
  console.error("无法获取 WebGL 上下文");
}

一旦拿到 gl，就可以使用它提供的各种方法，比如：创建着色器、编译着色器、上传数据到显卡、执行绘图命令等等。如果获取失败，通常浏览器要么不支持 WebGL，要么被禁用了。

3.2 编译着色器与链接程序

在 WebGL 中，需要写两种着色器：

顶点着色器（Vertex Shader）：主要处理顶点的坐标变换或属性计算。
片段着色器（Fragment Shader）：决定屏幕上每个像素最终要渲染出的颜色。

3.2.1 编写“最小化”顶点着色器

我们想渲染一个覆盖全屏的矩形，所以顶点着色器只需要简单地把传进来的顶点坐标直接输出到 gl_Position。示例：

const vertexShaderSource = `
  attribute vec4 position;
  void main() {
    gl_Position = position;
  }
`;

attribute vec4 position;：声明一个顶点属性（类型是四维向量），在 JavaScript 里会与一个缓冲区（Buffer）关联，存储着每个顶点的位置值。
gl_Position = position;：将顶点属性直接赋值给内置变量 gl_Position，它会决定当前顶点在裁剪空间中的坐标。由于我们传入的坐标范围是 [-1,1]，就能正好覆盖全屏。

3.2.2 编写片段着色器（用户 GLSL 部分）

片段着色器的源码会来自我们自己编写/编辑器获取的字符串，比如以下示例：

let fragmentShaderSource = `
precision mediump float;
uniform float iTime;
uniform vec2 iResolution;
void main() {
    vec2 uv = gl_FragCoord.xy / iResolution.xy;
    vec3 color = 0.5 + 0.5 * cos(iTime + uv.xyx + vec3(0.0, 2.0, 4.0));
    gl_FragColor = vec4(color, 1.0);
}
`;

uniform float iTime;：声明一个全局的只读浮点变量，用于传入时间参数。
uniform vec2 iResolution;：声明一个全局的只读二维向量，用于传入屏幕分辨率（或画布大小）。
gl_FragCoord.xy：内置变量，当前片段(像素)在屏幕坐标中的位置。
gl_FragColor = vec4(...): 决定了该像素的最终颜色。

3.2.3 编译着色器：`createShader`

编译着色器需要先调用 createShader 方法创建一个 Shader，然后通过 gl.shaderSource 和 gl.compileShader 编译之。为了减少重复代码，我们写一个通用函数：

function createShader(gl, type, source) {
  // 创建空的着色器对象
  const shader = gl.createShader(type);

  // 提供 GLSL 代码给这个着色器对象
  gl.shaderSource(shader, source);

  // 编译着色器
  gl.compileShader(shader);

  // 检查编译结果
  if (!gl.getShaderParameter(shader, gl.COMPILE_STATUS)) {
    console.error("Shader 编译错误: " + gl.getShaderInfoLog(shader));
    return null;
  }
  return shader;
}

该函数的作用：

创建一个 Shader（类型可以是 gl.VERTEX_SHADER 或 gl.FRAGMENT_SHADER）；
将我们编写的 GLSL 代码附加到这个 Shader 上；
编译并检查是否有错误；
如果编译失败，打印错误日志；成功则返回 Shader 对象。

3.2.4 创建并链接 Program：`createProgram`

在 WebGL 中，一个可用的 “着色器程序（Program）” 需要同时包含顶点着色器和片段着色器。我们先编译好两者，然后链接到一起：

function createProgram() {
  const vertexShader = createShader(gl, gl.VERTEX_SHADER, vertexShaderSource);
  const fragmentShader = createShader(gl, gl.FRAGMENT_SHADER, fragmentShaderSource);
  if (!vertexShader || !fragmentShader) {
    return null; // 如果有编译错误，返回 null
  }

  // 创建程序
  const prog = gl.createProgram();

  // 附加着色器
  gl.attachShader(prog, vertexShader);
  gl.attachShader(prog, fragmentShader);

  // 链接程序
  gl.linkProgram(prog);

  // 检查链接结果
  if (!gl.getProgramParameter(prog, gl.LINK_STATUS)) {
    console.error("Program 链接错误: " + gl.getProgramInfoLog(prog));
    return null;
  }

  return prog;
}

gl.createProgram()：创建一个空的 WebGL 程序。
gl.attachShader(...)：将顶点和片段两种着色器分别附加上去。
gl.linkProgram(...)：将它们链接到一起；若有变量不匹配或者其他错误会导致链接失败。
gl.getProgramParameter(prog, gl.LINK_STATUS)：获取链接状态，用来检查成功或失败。

如果一切正常，就会得到一个可以被 GPU 执行的 “着色器程序” 对象。后续绘图时，我们要对它 “useProgram” 来启用。

3.3 准备绘制数据（全屏三角形/矩形）

3.3.1 为什么是两个三角形？

WebGL 绘制几何体的基本方式就是画三角形（Triangles）。要覆盖整个裁剪空间（即屏幕）的话，可以使用一个覆盖[-1,1] 范围的矩形，但在 GPU 层面上是以三角形来绘制，所以常见做法是把矩形拆成两个三角形。

3.3.2 创建顶点缓冲区：`createBuffer`, `bufferData`

const positionBuffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer);
gl.bufferData(
  gl.ARRAY_BUFFER,
  new Float32Array([
    // 第一个三角形
    -1, -1, 1, -1, -1, 1,
    // 第二个三角形
    -1, 1, 1, -1, 1, 1,
  ]),
  gl.STATIC_DRAW
);

gl.createBuffer()：在 GPU 上创建一个空的缓冲区对象，存放顶点数据等。
gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer)：把这个缓冲区绑定到 ARRAY_BUFFER 目标（表示要存储顶点属性数据）。
new Float32Array([...])：我们用 JavaScript 数组存储一堆浮点数，并转成 Float32Array 以满足 WebGL 的要求。
gl.bufferData(..., ..., gl.STATIC_DRAW)：把数据（顶点坐标）真正传入 GPU 缓冲区，并告知 WebGL 该缓冲区以后如何被使用（STATIC_DRAW 表示内容不会经常改动）。

这些坐标[-1, 1] 会在顶点着色器里传递给 position，最终填满裁剪空间，渲染全屏。

3.3.3 关联 Attribute：`getAttribLocation`, `vertexAttribPointer`

我们在顶点着色器定义了 attribute vec4 position;，而在 JavaScript 侧有一块名为 positionBuffer 的数据。如何把这两者关联起来？方法如下：

// 先得到着色器程序中 "position" 这个 attribute 的索引
const positionLocation = gl.getAttribLocation(program, "position");

// 启用这个 attribute
gl.enableVertexAttribArray(positionLocation);

// 告诉 WebGL 如何从当前绑定的缓冲区中取数据给这个 attribute
gl.vertexAttribPointer(positionLocation, 2, gl.FLOAT, false, 0, 0);

gl.getAttribLocation(program, "position")：找到对应的 attribute 位置（类似 ID 或索引）。
gl.enableVertexAttribArray(positionLocation)：启用这个 attribute。
gl.vertexAttribPointer(location, size, type, normalized, stride, offset)：指定数据布局，这里 size=2 表示每个顶点有两个数(x, y)，type=gl.FLOAT 表示数据类型是浮点，offset=0 表示从缓冲区起始处读取。

这样，每当 GPU 绘制时，会自动从绑定的缓冲区中读取每个顶点的 (x,y)，并以 (x,y,0,1) 的形式赋给着色器中的 position 变量。

3.4 关联并更新 Uniform 变量

3.4.1 什么是 Uniform？

uniform 是着色器里的一种全局只读变量，主要用于从 CPU（JavaScript）传递一些不随每个顶点或像素变化的参数，比如时间、屏幕尺寸、相机视角等。

3.4.2 获取 Uniform 位置：`getUniformLocation`

在片段着色器中，我们定义了：

uniform float iTime;
uniform vec2 iResolution;

为了在 JavaScript 中给它们赋值，需要先拿到它们在程序中的位置索引：

let timeUniform = gl.getUniformLocation(program, "iTime");
let resolutionUniform = gl.getUniformLocation(program, "iResolution");

3.4.3 在每帧里动态设置 Uniform：`gl.uniform*`

有多种 uniform 设置方法，比如 gl.uniform1f, gl.uniform2f, gl.uniform3f 等。它们对应着 GLSL 里的 float, vec2, vec3 等不同类型。

gl.uniform1f(timeUniform, time * 0.001);
gl.uniform2f(resolutionUniform, canvas.width, canvas.height);

time * 0.001：如果 time 是毫秒，可除以 1000 变成秒。
canvas.width, canvas.height：将画布的像素宽高作为 iResolution。

3.5 使用 `requestAnimationFrame` 进行连续渲染

3.5.1 为什么使用 `requestAnimationFrame`？

想要在网页中不断“刷新”或“更新”画面，可以用 setInterval/setTimeout，但 requestAnimationFrame (简称 rAF) 更加适合动画渲染：

浏览器会在每一帧绘制前调用回调函数；
更好地保证流畅度与性能。

3.5.2 渲染主循环

function render(time) {
  // 告诉 WebGL 使用我们创建好的着色器程序
  gl.useProgram(program);

  // 设置 uniform
  gl.uniform1f(timeUniform, time * 0.001);
  gl.uniform2f(resolutionUniform, canvas.width, canvas.height);

  // 真正开始绘制
  gl.drawArrays(gl.TRIANGLES, 0, 6);

  // 再次请求下一帧绘制
  requestAnimationFrame(render);
}

// 启动渲染循环
requestAnimationFrame(render);

gl.drawArrays(gl.TRIANGLES, 0, 6)：告诉 GPU，我们要以“三角形”模式，使用当前缓冲区的 6 个顶点。因为 2 个三角形就有 6 个顶点，所以能覆盖全屏。

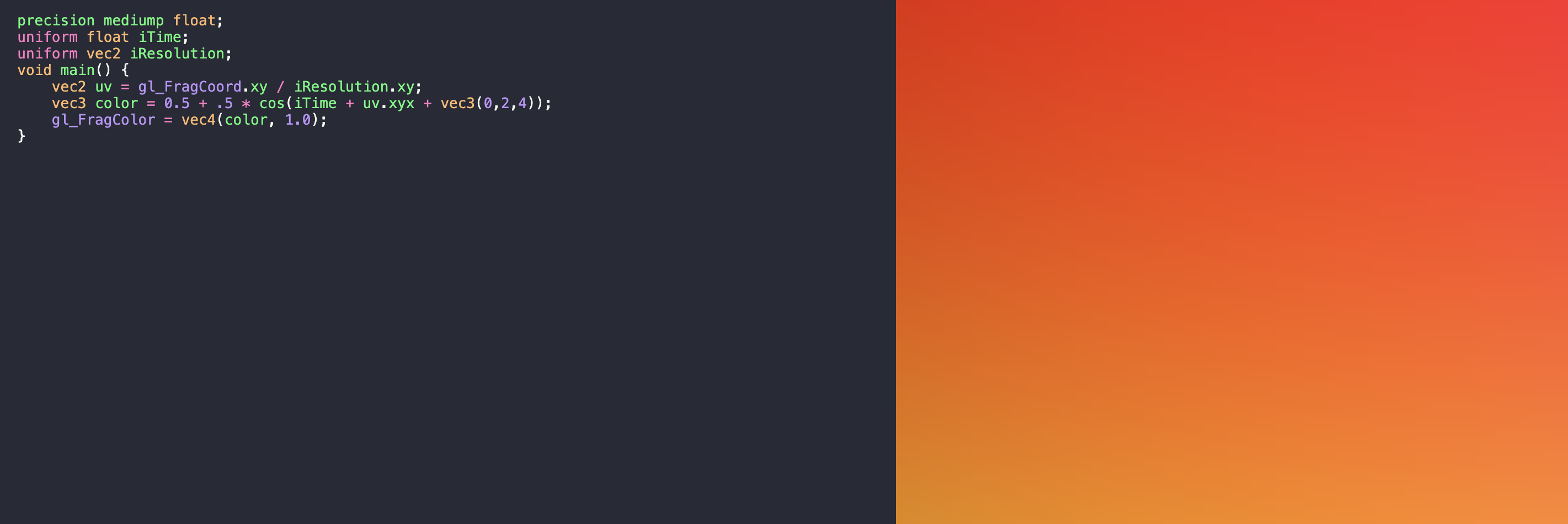

每次绘制之前，需要先 gl.useProgram(program) 切换或确认我们使用的是当前这个着色器程序。到此为止，我们右侧的 glsl 预览就完成了。

3.6 实现实时更新 GLSL 代码

上面的代码还有一个问题就是当我们，修改左侧的 glsl 代码的时候，右侧是不会更新的。因为我们并没有监控 editor 的 change 事件。

3.6.1 监听编辑器事件

当用户在编辑器（CodeMirror）里修改了片段着色器代码后，就要重新编译并应用新的 program。示例：

editor.on("change", () => {
  // 取得最新代码
  fragmentShaderSource = editor.getValue();
  updateShaderProgram();
});

3.6.2 重新编译并切换 Program

function updateShaderProgram() {
  // 先尝试编译新的片段着色器，如果报错则保留旧的 Program
  const newFragmentShader = createShader(gl, gl.FRAGMENT_SHADER, fragmentShaderSource);
  if (!newFragmentShader) {
    console.error("编译失败，继续使用旧的 Shader");
    return;
  }

  // 如果成功，则删掉旧的
  if (program) {
    gl.deleteProgram(program);
  }
  // 重新创建并链接
  program = createProgram();

  // 再启用新的 program
  gl.useProgram(program);

  // 重新获取 uniform 位置
  timeUniform = gl.getUniformLocation(program, "iTime");
  resolutionUniform = gl.getUniformLocation(program, "iResolution");

  // 重新关联 attribute
  const positionLocation = gl.getAttribLocation(program, "position");
  gl.enableVertexAttribArray(positionLocation);
  gl.vertexAttribPointer(positionLocation, 2, gl.FLOAT, false, 0, 0);
}

注意，这里我们只在编译成功后才切换，否则万一新代码有语法错误，不至于让整个画面卡死。

3.7 自适应画布

为了让 <canvas> 能在窗口大小变化时自适应，我们可以用：

function resizeCanvas() {
  canvas.width = canvas.clientWidth;
  canvas.height = canvas.clientHeight;
  gl.viewport(0, 0, canvas.width, canvas.height);
}

window.addEventListener("resize", resizeCanvas);
resizeCanvas();

这样当浏览器窗口发生变化，画布分辨率也会更新，进而在下次渲染时，iResolution 会获得新的值。

代码

<!DOCTYPE html>
<html lang="zh">
  <head>
    <meta charset="UTF-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>GLSL Shader Editor</title>
    <script src="https://cdnjs.cloudflare.com/ajax/libs/codemirror/5.65.5/codemirror.min.js"></script>
    <script src="https://cdnjs.cloudflare.com/ajax/libs/codemirror/5.65.5/mode/clike/clike.min.js"></script>
    <link rel="stylesheet" href="https://cdnjs.cloudflare.com/ajax/libs/codemirror/5.65.5/codemirror.min.css" />
    <link rel="stylesheet" href="https://cdnjs.cloudflare.com/ajax/libs/codemirror/5.65.5/theme/dracula.min.css" />
    <style>
      * {
        margin: 0;
        padding: 0;
        box-sizing: border-box;
      }

      body {
        background-color: #282a36;
      }

      #app {
        display: flex;
        justify-content: space-between;
        width: 100%;
      }

      #editor {
        width: 50vw;
        height: 100vh;
      }

      #glCanvas {
        width: 50vw;
        height: 100vh;
      }
    </style>
  </head>

  <body>
    <div id="app">
      <textarea id="editor"></textarea>
      <canvas id="glCanvas"></canvas>
    </div>

    <script>
      let fragmentShaderSource = `
        precision mediump float;
        uniform float iTime;
        uniform vec2 iResolution;
        void main() {
            vec2 uv = gl_FragCoord.xy / iResolution.xy;
            vec3 color = 0.5 + 0.5 * cos(iTime + uv.xyx + vec3(0,2,4));
            gl_FragColor = vec4(color, 1.0);
        }
        `;

      let editor = CodeMirror.fromTextArea(document.getElementById("editor"), {
        mode: "x-shader/x-fragment",
        theme: "dracula",
        lineNumbers: true,
      });
      editor.setValue(fragmentShaderSource);

      const canvas = document.getElementById("glCanvas");
      const gl = canvas.getContext("webgl");
      let program, timeUniform, resolutionUniform;

      function createShader(gl, type, source) {
        const shader = gl.createShader(type);
        gl.shaderSource(shader, source);
        gl.compileShader(shader);
        if (!gl.getShaderParameter(shader, gl.COMPILE_STATUS)) {
          console.error("Shader 编译错误: " + gl.getShaderInfoLog(shader));
          return null;
        }
        return shader;
      }

      function createProgram() {
        const vertexShaderSource = `
            attribute vec4 position;
            void main() {
                gl_Position = position;
            }
            `;

        const vertexShader = createShader(gl, gl.VERTEX_SHADER, vertexShaderSource);
        const fragmentShader = createShader(gl, gl.FRAGMENT_SHADER, fragmentShaderSource);

        if (!vertexShader || !fragmentShader) return null;

        const prog = gl.createProgram();
        gl.attachShader(prog, vertexShader);
        gl.attachShader(prog, fragmentShader);
        gl.linkProgram(prog);
        if (!gl.getProgramParameter(prog, gl.LINK_STATUS)) {
          console.error("Program 链接错误: " + gl.getProgramInfoLog(prog));
          return null;
        }
        return prog;
      }

      function initWebGL() {
        program = createProgram();
        gl.useProgram(program);

        const positionBuffer = gl.createBuffer();
        gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer);
        gl.bufferData(gl.ARRAY_BUFFER, new Float32Array([-1, -1, 1, -1, -1, 1, -1, 1, 1, -1, 1, 1]), gl.STATIC_DRAW);
        const positionLocation = gl.getAttribLocation(program, "position");
        gl.enableVertexAttribArray(positionLocation);
        gl.vertexAttribPointer(positionLocation, 2, gl.FLOAT, false, 0, 0);

        timeUniform = gl.getUniformLocation(program, "iTime");
        resolutionUniform = gl.getUniformLocation(program, "iResolution");

        resizeCanvas();
        window.addEventListener("resize", resizeCanvas);

        requestAnimationFrame(render);
      }

      function resizeCanvas() {
        canvas.width = canvas.clientWidth;
        canvas.height = canvas.clientHeight;
        gl.viewport(0, 0, canvas.width, canvas.height);
      }

      function render(time) {
        gl.useProgram(program);
        gl.uniform1f(timeUniform, time * 0.001);
        gl.uniform2f(resolutionUniform, canvas.width, canvas.height);
        gl.drawArrays(gl.TRIANGLES, 0, 6);
        requestAnimationFrame(render);
      }

      function updateShaderProgram() {
        const newFragmentShader = createShader(gl, gl.FRAGMENT_SHADER, fragmentShaderSource);

        if (!newFragmentShader) {
          console.error("GLSL 编译错误，保持使用旧的 Shader");
          return;
        }

        if (program) {
          gl.deleteProgram(program);
        }

        program = createProgram();
        gl.useProgram(program);

        timeUniform = gl.getUniformLocation(program, "iTime");
        resolutionUniform = gl.getUniformLocation(program, "iResolution");
      }

      editor.on("change", () => {
        fragmentShaderSource = editor.getValue();
        updateShaderProgram();
      });

      initWebGL();
    </script>
  </body>
</html>

三维数据中心可视化系统从立方体变化到球体的粒子过渡效果
