用 D3 绘制地图的核心利器

在数据可视化领域，D3.js 几乎是绕不开的存在。而在 D3 的众多模块中，d3-geo 是专门处理地理数据投影与路径生成的核心工具。

d3-geo 是 D3.js 的一个子模块，专注于：

地理投影（projection）转换，例如墨卡托投影（Mercator）、正射投影（Orthographic）等；
地理路径生成器（path generator），将 GeoJSON/TopoJSON 转为 SVG path；
计算地理形状，例如大圆路径、最近点、面积等；
辅助函数，如地理坐标插值、距离计算、角度转换等。

简而言之：它是地图可视化的底层引擎。

核心概念解析

d3-geo 之所以强大，是因为它抽象出了地理可视化的五大核心构件：地理投影、路径生成器、地理图形、插值算法、地理运算。

1. 地理投影（Geo Projection）

作用：将球面地理坐标 [经度, 纬度] 转换为平面坐标 [x, y]

这是地图绘制中最基础也最关键的一步。d3-geo 提供了丰富的投影函数，如：

geoMercator()：墨卡托投影（常用于 Web 地图）
geoOrthographic()：正射投影（地球仪效果）
geoNaturalEarth1()：自然地理比例，更美观
geoConicEqualArea()：等面积圆锥投影
geoAzimuthalEquidistant()：等距方位投影（适合雷达）

在 d3-geo 中，投影函数如 geoNaturalEarth1() 接收 [经度, 纬度] 作为输入，输出 [x, y] 的屏幕坐标。

const projection = d3
  .geoNaturalEarth1()
  .scale(150)
  .center([0, 30]) // 平移中心点
  .rotate([0, 0]) // 地球旋转
  .translate([width / 2, height / 2]); // 投影到 SVG 居中

核心理解：

.center([0, 30]) 意味着经度 0、纬度 30 是投影的中心点。
.translate([width / 2, height / 2]) 把这个中心点映射到 SVG 的正中心。
其他地理坐标会根据自然地理投影的比例关系，被压缩变形后映射到 [x, y]。

投影函数本质上就是：

[x, y] = projection([lon, lat]);

我们假设：

const width = 960;
const height = 500;

示例输出对照表

经纬度 `[lon, lat]`	`projection([lon, lat])` 输出结果 `[x, y]`（近似值）
`[0, 30]`	`[480, 250]`（即 SVG 中心）
`[0, 0]`	`[480, ~376]`
`[90, 0]`	`[619, ~376]`
`[-90, 0]`	`[340, ~376]`
`[180, 0]`	`[755, ~376]`
`[-180, 0]`	`[204, ~376]`
`[0, 90]`	`[480, ~113]`（靠近北极）
`[0, -90]`	`[480, ~640]`（靠近南极）

注意：这些坐标是根据 geoNaturalEarth1 投影公式大致推算的，具体像素位置会受到投影类型非线性变化影响。

2. 地理路径生成器（Geo Path）

作用：把地理数据（GeoJSON），转换成 SVG 路径字符串，直接绘图。

假设你有一块地理区域，比如一个矩形：

它横跨经度 120 到 130，纬度 30 到 40，就像地图上的一个小方块。

我们用 GeoJSON 语言描述它：

const geojson = {
  type: "Polygon",
  coordinates: [
    [
      [120, 30],
      [130, 30],
      [130, 40],
      [120, 40],
      [120, 30], // 首尾闭合
    ],
  ],
};

如何绘制？

这不是 SVG 坐标，不能直接画；
必须用投影函数 projection() 把 [经度, 纬度] 转成 [x, y]；
然后用 path() 把转换后的坐标，拼成 SVG 能读懂的 d 字符串。

用代码串起来：

const projection = d3.geoNaturalEarth1().scale(150).center([0, 30]).translate([400, 200]); // 居中到 SVG
const path = d3.geoPath().projection(projection);

此时：

const d = path(geojson);
console.log(d);
// 输出：M585.2,188.4L634.1,188.4L634.1,162.3L585.2,162.3Z

这个字符串是 SVG <path> 元素的 d 属性值，它的含义是：

从 [120,30] 开始（被投影为 [585.2,188.4]）
依次连线到 [130,30] → [130,40] → [120,40]
最后闭合（Z 表示闭合路径）

实际绘图代码如下：

svg
  .append("path")
  .datum(geojson)
  .attr("d", path) // ← 自动转为 SVG path 字符串
  .attr("fill", "#66bb6a")
  .attr("stroke", "#333");

3. 地理图形（Geo Shape）

GeoJSON 的 FeatureCollection、Polygon、MultiLineString 等类型，d3-geo 都能支持渲染。

支持类型包括：

Point
MultiPoint
LineString
MultiLineString
Polygon
MultiPolygon
GeometryCollection

每种类型都能通过 path 自动转为 SVG 路径，无需手写计算逻辑。

4. 地理插值（Geo Interpolation）

作用：在两个地理坐标之间，找到“中间位置”。用于绘制动态路径，比如飞线动画。

举个例子

假设你要画一架飞机，从中国上海 [120, 30] 飞往哈萨克斯坦阿拉木图 [100, 50]，你希望看到飞机慢慢移动的轨迹，那就需要计算出：

0% 时的位置（刚起飞）
50% 时的位置（飞到一半）
100% 时的位置（飞到终点）

这个时候，你可以使用：

const interpolate = d3.geoInterpolate([120, 30], [100, 50]);

这个 interpolate 是一个函数，输入一个比例值（0 到 1），输出当前位置的经纬度。

示例代码

const interpolate = d3.geoInterpolate([120, 30], [100, 50]);

console.log(interpolate(0.0)); // → 起点 [120, 30]
console.log(interpolate(0.5)); // → 中点 [110, 40]
console.log(interpolate(1.0)); // → 终点 [100, 50]

这个函数帮你处理了球面上的插值（也叫“大圆插值”），而不是简单的线性连线，这样路线才会像真实地球上的飞行路径。

5. 地理运算（Geo Utilities）

除了投影与渲染，d3-geo 还提供了一系列几何工具方法，适用于复杂的地理计算，例如：

d3.geoDistance(a, b)：计算两点之间的大圆距离（弧度）
d3.geoLength(geojson)：计算路径长度
d3.geoArea(geojson)：计算多边形面积（球面单位）
d3.geoCentroid(geojson)：获取图形质心（球心中心点）

举个例子，计算中国的面积和质心：

const area = d3.geoArea(chinaGeoJson);
const centroid = d3.geoCentroid(chinaGeoJson);

这些计算对构建数据驱动的地图分析型可视化至关重要。

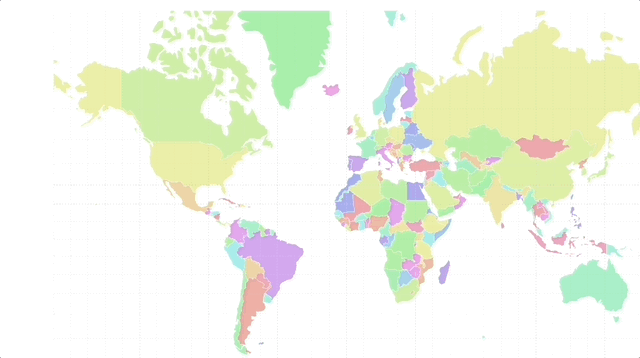

案例：实现可缩放的世界地图

准备工作：引入依赖

在 HTML 中加入以下两段 <script>：

<!-- D3.js 主库，支持地图绘制、缩放交互、路径生成等功能 -->
<script src="https://d3js.org/d3.v7.min.js"></script>

<!-- TopoJSON 工具库，用于将 TopoJSON 转换为 GeoJSON -->
<script src="https://d3js.org/topojson.v3.min.js"></script>

为何引入这两个库？

依赖名称	功能说明
`d3.v7.min.js`	D3 主库，支持数据驱动的 SVG 地图绘制
`topojson.v3.min.js`	将 TopoJSON 格式转为 GeoJSON，便于渲染

HTML 与 SVG 容器结构

在 <body> 中插入一个 SVG，作为地图的渲染容器：

<svg width="960" height="500"></svg>

后续地图所有元素都会绘制在这个 SVG 内。

D3 实现过程详解

1. 基础配置

在 SVG 内部添加一个 <g> 标签，用来容纳所有地理图形，并为之后的缩放和平移操作做准备。

const width = 960;
const height = 500;

const svg = d3.select("svg");
const g = svg.append("g"); // 所有地图图形绘制在 group 内

我们通过 d3.select() 选择 HTML 中的 SVG 元素；
在其内部添加一个 <g> 元素（SVG 中的“图层”组）；
后续国家边界、经纬网格线、标注等都会添加在这个 <g> 中；
最关键的是：缩放操作的变换（transform）也将绑定在 <g> 上，一步变动，整体生效。

2. 启用缩放和平移功能

允许用户通过鼠标滚动对地图进行缩放，通过拖拽实现地图移动。

const zoom = d3
  .zoom()
  .scaleExtent([1, 8]) // 最小 1 倍，最大 8 倍缩放
  .on("zoom", (event) => {
    g.attr("transform", event.transform);
  });

svg.call(zoom); // 绑定 zoom 行为

d3.zoom() 是 D3 内置的缩放器；
scaleExtent([1, 8]) 控制缩放级别；
事件 zoom 中，event.transform 会自动生成包括 scale 和 translate 的变换矩阵；
g.attr("transform", event.transform) 将缩放和平移应用到地图 <g> 层，实现整体变换；
最终效果是：你滚动滚轮时地图会放大缩小，点击拖动时地图会跟随鼠标移动。

3. 设定地理投影方式

使用墨卡托投影将 [经度, 纬度] 映射为 [x, y] 像素坐标。

const projection = d3
  .geoMercator()
  .scale(140) // 控制地图大小
  .translate([width / 2, height / 1.5]); // 居中显示

地球是球形，SVG 是平面，需要“投影”来做几何转换；
geoMercator() 是一种投影方式，能将经纬度平铺为 2D 地图（Web 地图最常见）；
scale() 控制地图大小，translate() 控制地图居中位置；
所有国家边界（经纬度坐标）都将通过这个投影函数转换成屏幕坐标。

想要换投影类型，只需把 geoMercator() 替换为如 geoNaturalEarth1()、geoOrthographic() 等其他投影函数即可。

4. 构建路径生成器

将 GeoJSON/TopoJSON 中的地理图形结构，转换为 SVG path 的 d 属性字符串，从而实现可视化绘制。

const path = d3.geoPath().projection(projection);

d3.geoPath() 是一个路径构建器；
它读取 GeoJSON 数据结构（如多边形、线）；
搭配投影函数后，能够将每个地理点映射为 [x, y]，再生成类似 M...L...Z 的 SVG 路径；
可用于 .attr("d", path)，直接绘制国家边界、经纬网格等。

5. 加载并绘制地图数据

从远程加载世界地图数据（TopJSON 格式），解析为 GeoJSON，逐一渲染每个国家边界。

d3.json("https://cdn.jsdelivr.net/npm/world-atlas@2/countries-110m.json").then(worldData => {
  const countries = topojson.feature(worldData, worldData.objects.countries).features;

  g.selectAll("path")
    .data(countries)
    .join("path")
    .attr("class", "country")
    .attr("d", path)
    .attr("fill", d => `hsl(${Math.random() * 360}, 70%, 80%)`)
    .attr("stroke", "#fff")
    .attr("stroke-width", 0.5)

d3.json() 加载地图数据（这是 TopoJSON 格式，体积更小）；
使用 topojson.feature() 方法将 TopoJSON 解码为标准 GeoJSON；
遍历国家数组，每个国家是一个多边形；
使用 .attr("d", path) 自动计算边界路径；
使用 hsl() 随机上色，确保每个国家有不同颜色，可在后续换成数据驱动的配色方案。

6. 添加国家交互高亮

当用户将鼠标悬停在某个国家时，高亮显示其边界；移开时恢复原样。

.on("mouseover", function (event, d) {
  d3.select(this)
    .attr("stroke", "darkorange")
    .attr("stroke-width", 1);
})
.on("mouseout", function () {
  d3.select(this)
    .attr("stroke", "#fff")
    .attr("stroke-width", 0.5);
});

mouseover 事件触发时，我们选中当前国家路径元素；
修改它的 stroke 颜色与宽度，让它“高亮”；
mouseout 时恢复默认样式；
这个交互体验对于用户识别地图区域非常有用，尤其在地图密集或配色较淡时。

7. 添加经纬度网格线（Graticule）

在地图上绘制规则的经纬线网格，帮助用户理解地理位置与比例关系。

g.append("path")
  .datum(d3.geoGraticule())
  .attr("class", "graticule")
  .attr("d", path)
  .attr("fill", "none")
  .attr("stroke", "#ccc")
  .attr("stroke-width", 0.3)
  .attr("stroke-dasharray", "2,2");

d3.geoGraticule() 生成一张虚拟网格数据（GeoJSON 格式）；
使用 path() 渲染；
样式为灰色虚线，表示经线纬线；
网格线不会遮挡地图，可提供更直观的地理参考。
