用 AI 写了个脚本，把 13 万栋北京建筑全渲染进了 Cesium

城市建筑白模是 Cesium 里很常见的一种可视化效果：一栋栋灰白色的几何体铺满城市，没有贴图，没有材质，但能让人一眼看清城市的空间格局。

要在 Cesium 里跑起来这个效果，需要经历两段路：一是找到原始数据并完成格式转换，二是在前端正确加载和渲染。本文从最原始的 OpenStreetMap 数据出发，经过一段 Python 脚本的加工，最终在 Cesium 里加载出北京的建筑白模，把这两段路完整走一遍。

最终效果如下：

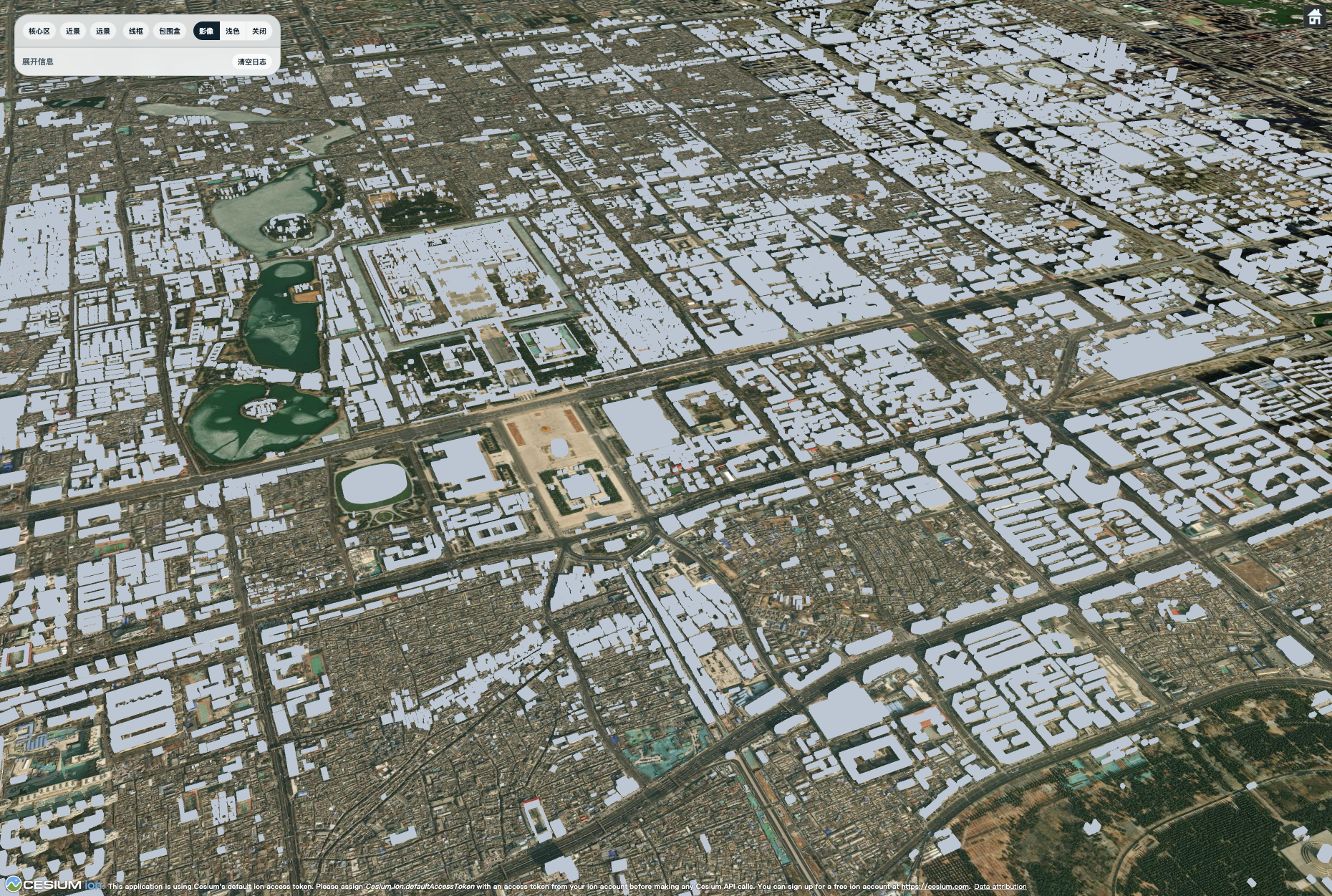

北京建筑白模效果

前半部分聚焦 Cesium 这一侧——如何加载 3D Tiles，以及底图、相机、样式等常用 API 的用法；后半部分回到数据生产，看 OSM 原始数据是怎么一步步变成 Cesium 可以加载的格式的。

案例仓库：https://github.com/calmound/cesium-osm-building (opens in a new tab)

这个仓库已经包含所有必要文件，clone 下来即可直接运行，不需要自己跑转换脚本：

原始 OSM 数据：beijing-260327.osm.pbf
转换脚本：osm_buildings_to_3dtiles.py
已转换好的 3D Tiles：tileset_output/tileset.json
Cesium 前端工程：frontend-demo

在 Cesium 里加载建筑白模

案例启动

clone 仓库之后，进入前端工程目录：

cd frontend-demo
npm install
npm run dev

打开终端输出的本地地址（通常是 http://localhost:5800），将相机高度往下移动到合适的位置，就能看到北京建筑白模。

Cesium 加载的是什么格式

先弄清楚一件事：Cesium 不认识 .osm.pbf，也不认识 GeoJSON 或 Shapefile。

Cesium 只认识 3D Tiles。

3D Tiles 是 Cesium 生态里的空间数据格式，专门为大规模三维场景设计。你可以把它理解为一套"分级切片"的三维数据包——类似于地图服务里的瓦片，但存储的是三维几何体。

一套 3D Tiles 的结构是这样的：

tileset.json：入口文件，描述整个数据集的空间组织方式
*.b3dm：实际的瓦片文件，每个文件包含一批三维建筑的几何数据

所以 Cesium 加载建筑白模的过程，本质上是：读取 tileset.json，按需请求对应的 b3dm 文件，渲染成屏幕上的几何体。

OSM 数据是什么

OpenStreetMap（OSM）是一个由全球志愿者协作维护的开放地图数据库，任何人都可以编辑和使用其中的地理数据。

OSM 的数据模型基于三种基本要素：

Node（节点）：带经纬度的点，可以是单独的兴趣点，也可以是构成 Way 的顶点
Way（路径）：由一组节点连成的线或面，道路、建筑轮廓都属于这一类
Relation（关系）：多个 Way 或 Node 的组合，用于表示复杂要素，比如带内环的建筑多边形

每个要素都可以附加任意标签（tag），采用键值对形式，建筑数据长这样：

building        = yes
building:levels = 10
height          = 32
name            = 国贸大厦

.osm.pbf 是 OSM 数据的二进制压缩格式（Protocol Buffer Format），相比 XML 体积小很多，是 Geofabrik 等平台分发 OSM 数据的标准格式。一个北京区域的 .osm.pbf 包含了这座城市几乎所有地物——道路、建筑、水系、公园等。

但这套数据是二维的。它记录了建筑的地面轮廓和属性标签，没有三维几何。要把它变成 Cesium 可以渲染的建筑白模，需要一层加工，第二部分专门处理这件事。

了解了 Cesium 所需的数据格式和 OSM 原始数据的结构之后，接下来结合示例工程 frontend-demo/src/main.js (opens in a new tab) 的代码，逐步介绍 Cesium 加载建筑白模涉及的核心 API。

初始化 Viewer

Cesium 里一切的起点是 Viewer，它负责创建渲染容器、管理相机、底图、场景等所有东西。

const viewer = new Viewer("cesiumContainer", {
  animation: false,
  baseLayerPicker: false,
  fullscreenButton: false,
  geocoder: false,
  homeButton: true,
  infoBox: false,
  sceneModePicker: false,
  selectionIndicator: false,
  timeline: false,
  navigationHelpButton: false
});

第一个参数是 HTML 容器的 id，第二个参数是配置项。默认情况下 Cesium 会在页面上渲染一大堆内置 UI 控件（时间轴、动画、地理搜索框等），对于只展示建筑白模的场景来说这些都用不到，所以这里把多余的控件全部关掉，只保留了 homeButton（返回初始视角的按钮）。

创建 Viewer 之后，可以进一步调整场景的细节：

// 关闭深度测试（防止白模被地形遮挡，地形起伏不大时常用此设置）
viewer.scene.globe.depthTestAgainstTerrain = false;

// 大气层亮度微调，让画面不那么曝
viewer.scene.skyAtmosphere.brightnessShift = -0.1;

// 限制最大俯仰角，防止相机翻转到地球背面
viewer.scene.screenSpaceCameraController.maximumTiltAngle = CesiumMath.toRadians(89);

加载 3D Tiles

把一套 3D Tiles 加入场景，核心代码如下：

const tileset = await Cesium3DTileset.fromUrl("/tileset_output/tileset.json", {
  maximumScreenSpaceError: 64
});
viewer.scene.primitives.add(tileset);

fromUrl 是异步方法，它会请求 tileset.json 并解析出整个数据集的空间结构
maximumScreenSpaceError 控制 tile 的加载精度：值越小，加载越精细，性能消耗越高；值越大，加载越粗糙，但性能更好。64 是一个适合城市白模概览的折中值
viewer.scene.primitives.add(tileset) 把数据集注册进场景。Cesium 里的 primitives 是直接渲染三维几何体的容器，3D Tiles 走的就是这条路

为什么用 primitives 而不是 entities？

Cesium 有两套添加内容的 API：entities 适合管理少量有属性的地理要素（比如标注点、路线）；primitives 适合大规模几何渲染，性能更高。建筑白模有十万级别的要素，必须走 primitives。

底图加载与切换

Cesium 的底图系统通过 viewer.imageryLayers 管理，它是一个图层栈——可以叠加多个底图，也可以随时增删。

本示例工程里预置了两套底图：

const imageryProviders = {
  // Cesium Ion 的卫星影像底图
  ion: await createWorldImageryAsync(),
  // CartoDB 的浅色矢量底图（通过标准 XYZ 瓦片 URL 接入）
  light: new UrlTemplateImageryProvider({
    url: "https://basemaps.cartocdn.com/light_all/{z}/{x}/{y}.png",
    credit: "CARTO"
  })
};

createWorldImageryAsync() 是 Cesium 内置的卫星影像，分辨率高，适合配合建筑白模做整体鸟瞰。UrlTemplateImageryProvider 则是通用的 XYZ 瓦片接入方式，只要提供符合 {z}/{x}/{y} 格式的底图服务地址就能使用，市面上大多数地图服务都支持这种格式。

切换底图时，先清空当前图层，再加入新的：

viewer.imageryLayers.removeAll();
viewer.imageryLayers.addImageryProvider(provider);

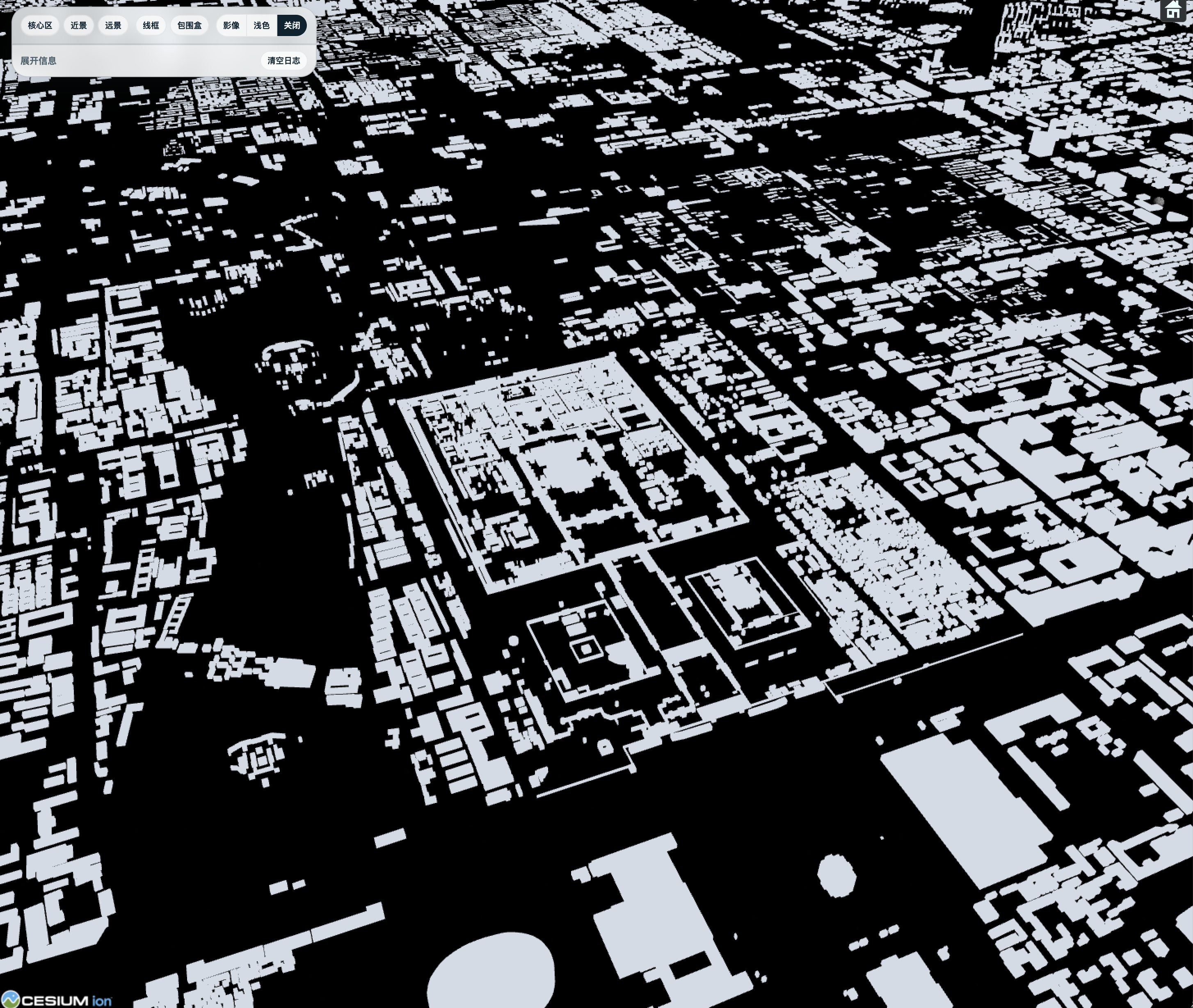

示例工程里还有第三种模式——"关闭"底图，也就是完全隐藏地球：

viewer.scene.globe.show = false;

关掉地球之后，背景变成纯色，建筑白模的颜色也会同步调亮，形成高对比的浏览效果，适合截图或仔细查看建筑细节。

alt text

相机控制

Cesium 里的相机定位不像普通地图那样只有经纬度，它是真正的三维相机，需要指定位置、朝向和俯仰角。

最常用的方式是 camera.flyTo：

await viewer.camera.flyTo({
  destination: Cartesian3.fromDegrees(116.397, 39.908, 1800),
  orientation: {
    heading: CesiumMath.toRadians(20),   // 方位角（偏北多少度）
    pitch: CesiumMath.toRadians(-38),    // 俯仰角（负值表示向下看）
    roll: 0
  },
  duration: 1.8  // 飞行动画时长（秒）
});

Cartesian3.fromDegrees(经度, 纬度, 高度) 把地理坐标转换成 Cesium 内部的三维笛卡尔坐标，高度单位是米。

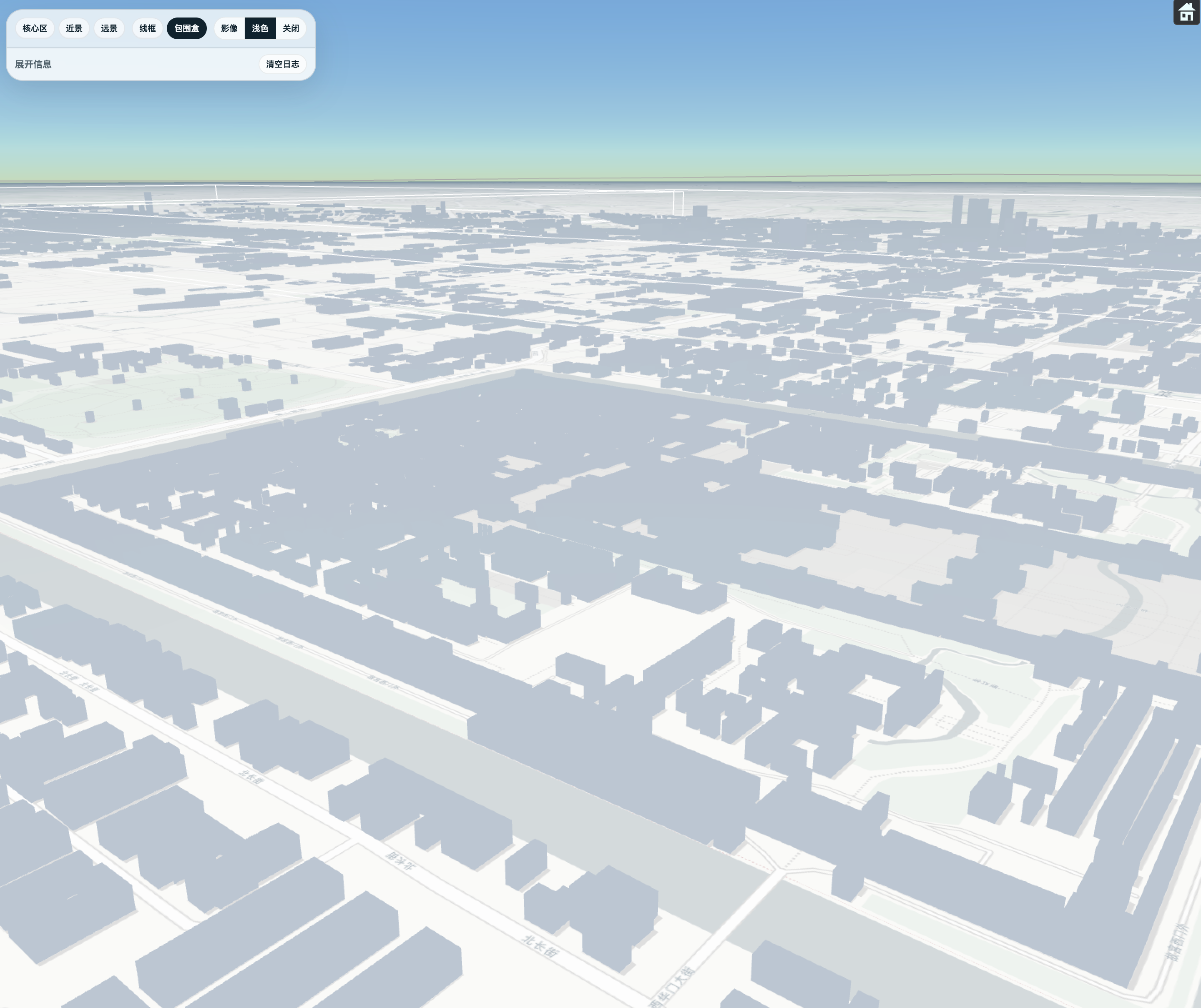

示例工程里预置了三个相机位置：

| 预设 | 高度 | 用途 | |||| | 核心区 | 1800m | 俯瞰北京城区，建筑密集 | | 近景 | 650m | 接近街道高度，感受单栋建筑体量 | | 远景 | 12000m | 整体鸟瞰，看城市空间分布 |

alt text

另外一种常用方式是 flyToBoundingSphere，它根据数据的实际空间范围自动计算飞行目标，不需要手动指定坐标：

await viewer.camera.flyToBoundingSphere(
  tileset.boundingSphere,
  {
    duration: 1.8,
    offset: new HeadingPitchRange(
      CesiumMath.toRadians(18),   // heading
      CesiumMath.toRadians(-38),  // pitch
      range                       // 距离包围球边缘的距离
    )
  }
);

这在数据加载完成后首次定位时很好用，因为不需要提前知道数据在哪里。

白模样式与调试

给白模设置颜色

3D Tiles 支持通过 Cesium3DTileStyle 统一设置样式，颜色用 CSS 颜色字符串表示：

tileset.style = new Cesium3DTileStyle({
  color: "color('#dbe4ec', 1.0)"  // 浅蓝灰色，第二个参数是不透明度
});

示例工程里在切换底图时也会同步调整白模颜色——普通底图用浅灰蓝，关闭底图后用更亮的近白色，让白模在不同背景下都有合适的对比度。

调试 tile 结构

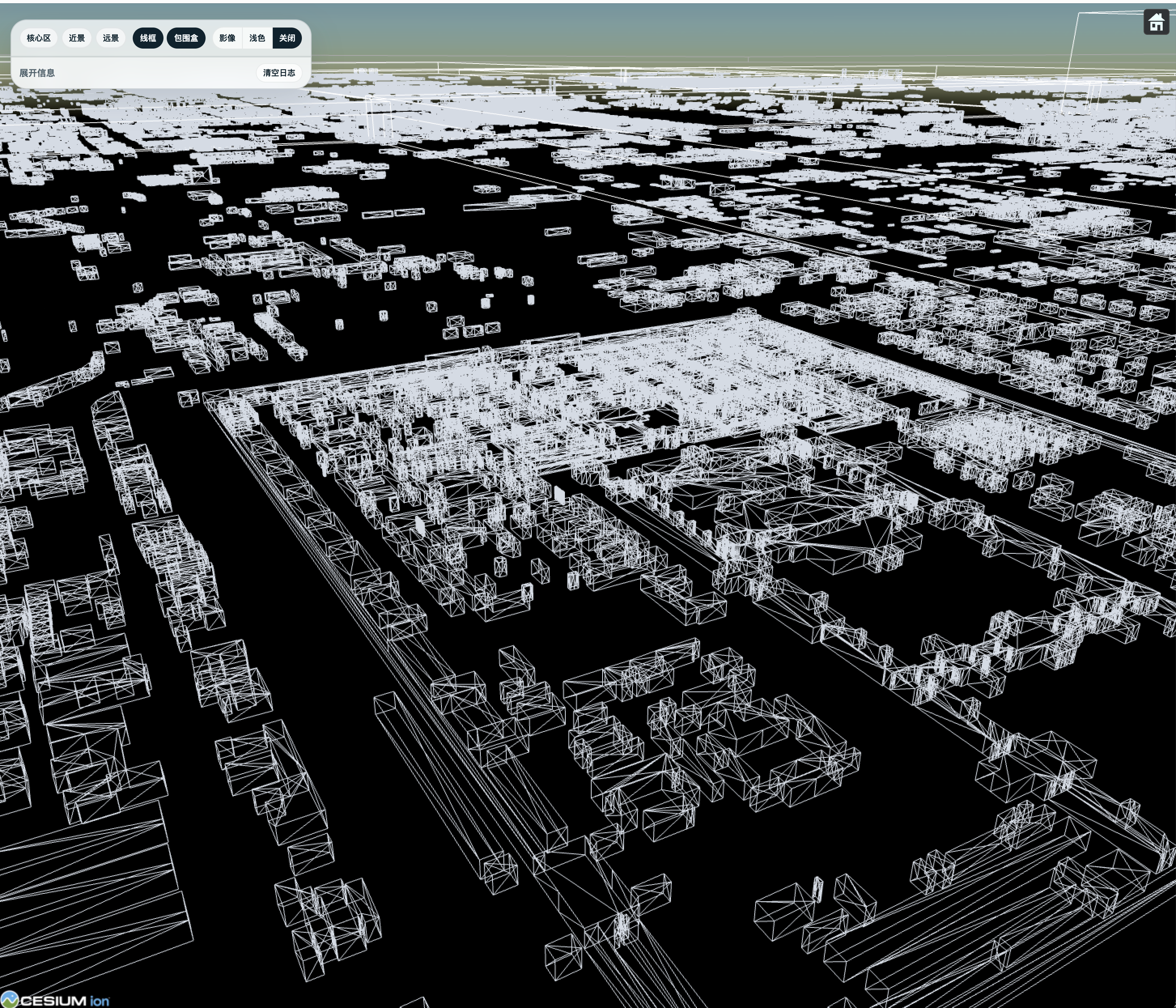

开发过程中排查数据或渲染问题时，两个调试属性很常用：

// 显示每个 tile 的三角面网格
tileset.debugWireframe = true;

// 显示每个 tile 的空间包围盒
tileset.debugShowBoundingVolume = true;

线框模式可以直观看出每个 tile 包含多少几何，包围盒模式可以看出 tile 的空间切分方式，以及哪些 tile 当前在相机视锥内被加载。

alt text

监听加载事件

3D Tiles 是流式加载的，Cesium 提供了几个事件可以监听加载进度：

// 初始视角内的 tile 加载完成
tileset.initialTilesLoaded.addEventListener(() => { ... });

// 所有当前请求的 tile 加载完成
tileset.allTilesLoaded.addEventListener(() => { ... });

// 某个 tile 加载失败
tileset.tileFailed.addEventListener((event) => {
  console.error(event.url, event.message);
});

tileFailed 在排查白模加载不完整的问题时很有用，通常是路径错误或文件缺失导致的。

第一部分小结

Cesium 这一层只负责"显示"。核心的几个概念：

Viewer 是整个场景的容器
imageryLayers 管理底图，支持随时切换
camera.flyTo 控制相机飞行，需要指定位置和朝向
3D Tiles 通过 primitives.add 加入场景，流式按需加载
Cesium3DTileStyle 控制白模外观

只要有一套格式正确的 3D Tiles，以上这些就足以把它展示出来。

接下来的问题是：这套 3D Tiles 是怎么从 OSM 原始数据变出来的？

从 OSM 数据到 3D Tiles

数据从哪里来

本教程使用的原始数据https://www.geofabrik.de/data/download.html来自 (opens in a new tab) Geofabrik：https://www.geofabrik.de/data/download.html。 (opens in a new tab)

Geofabrik 是一个专门提供 OpenStreetMap 数据导出的服务，数据按国家和地区切分，可以免费下载。

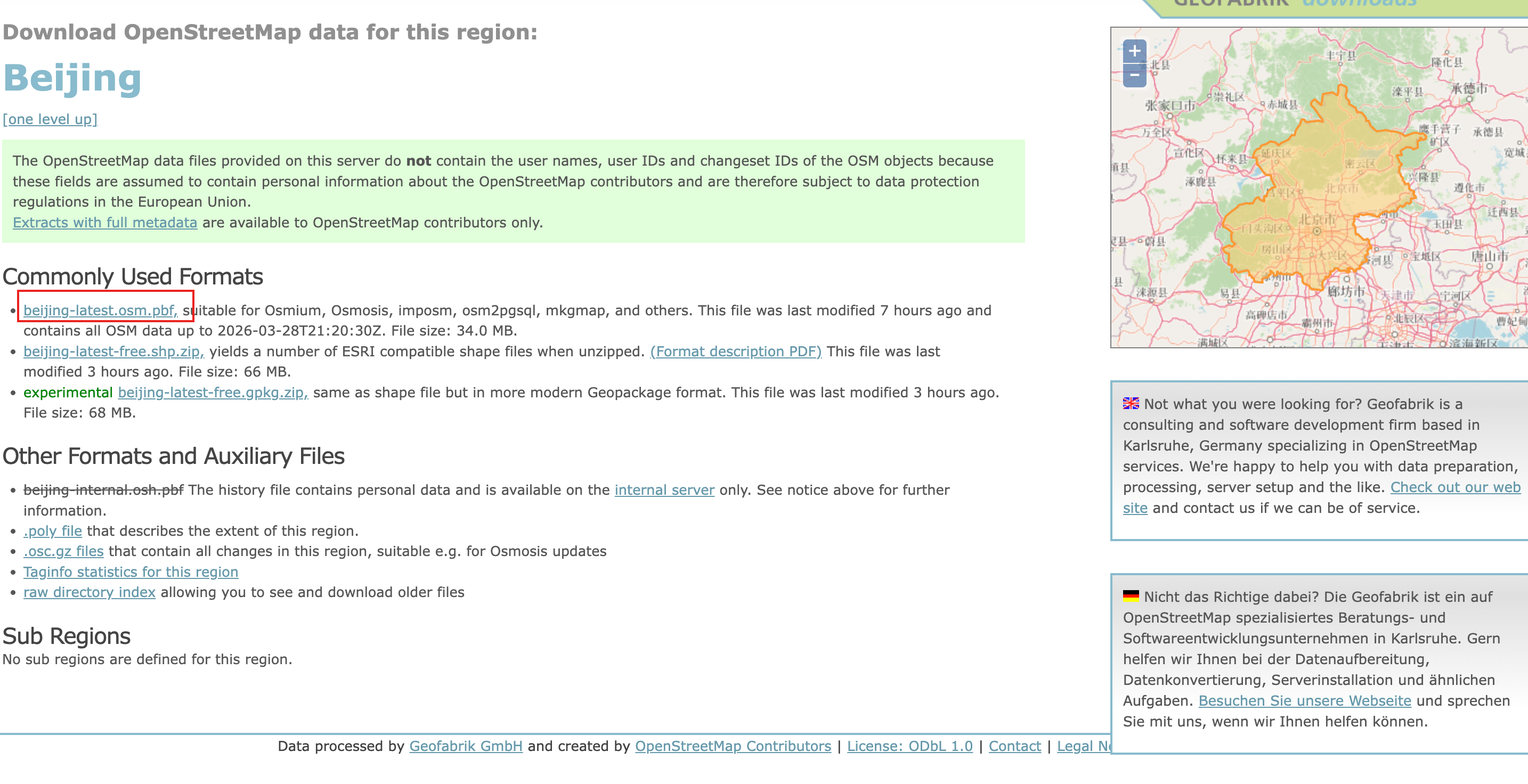

北京区域的下载页面：Geofabrik Beijing：https://download.geofabrik.de/asia/china/beijing.html (opens in a new tab)

alt text

用 AI 生成转换脚本

完成这个转换任务，有不少现成工具可以用，比如 py3dtiles、osm2world、FME 等，各有侧重。但去评估和学习一套新工具本身就要花时间。这里选择了另一条路：直接让大语言模型来做。

整个过程分三步。

第一步：让 AI 分析数据

把 beijing-260327.osm.pbf 下载到目录后，先让 AI 分析这份数据的结构和内容。

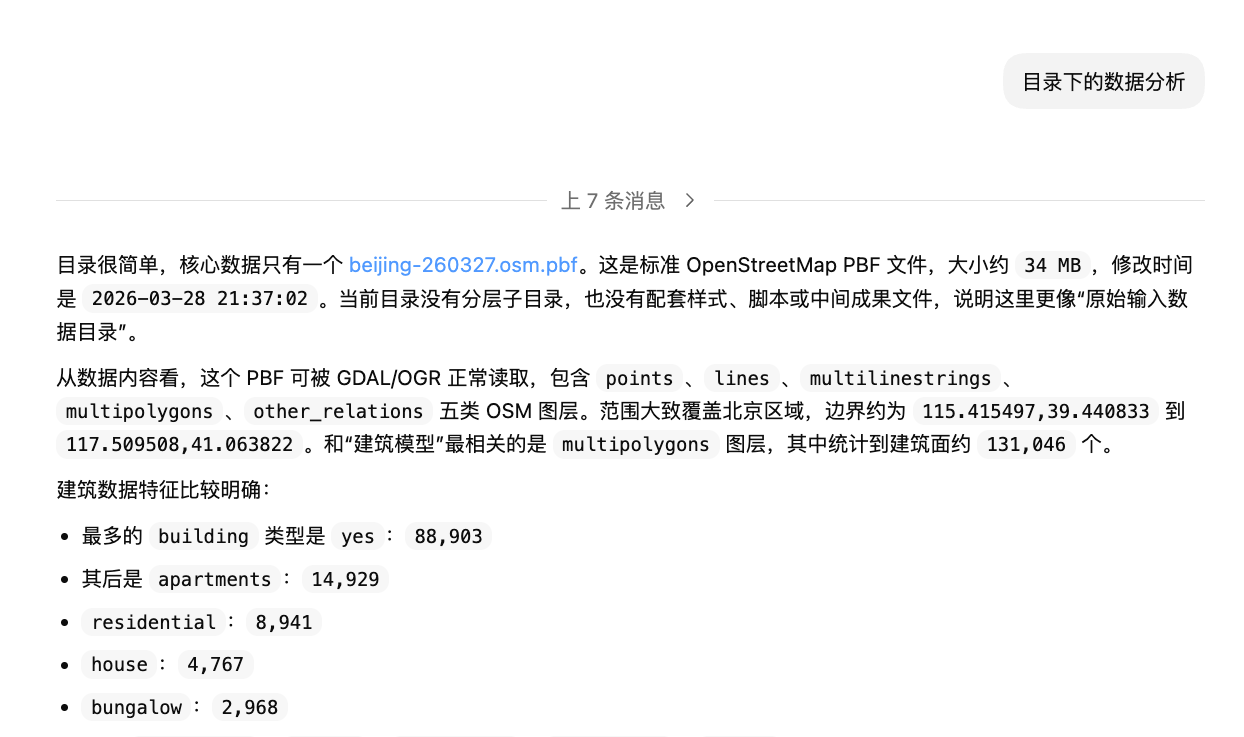

（AI 对话截图：目录下的数据分析）

AI 扫描出这份 PBF 文件包含五类 OSM 图层，其中 multipolygons 图层统计到建筑面约 131,046 个，并逐一列出了各建筑类型的数量分布——yes 类型最多有 88,903 个，apartments 有 14,929 个，以此类推。数据的边界范围、字段覆盖情况也都给出来了。有了这份分析，后续怎么处理心里就有数了。

第二步：问 AI 转换方案

接着追问：把这份数据转成 3D Tiles 用于 Cesium 加载，要怎么做？

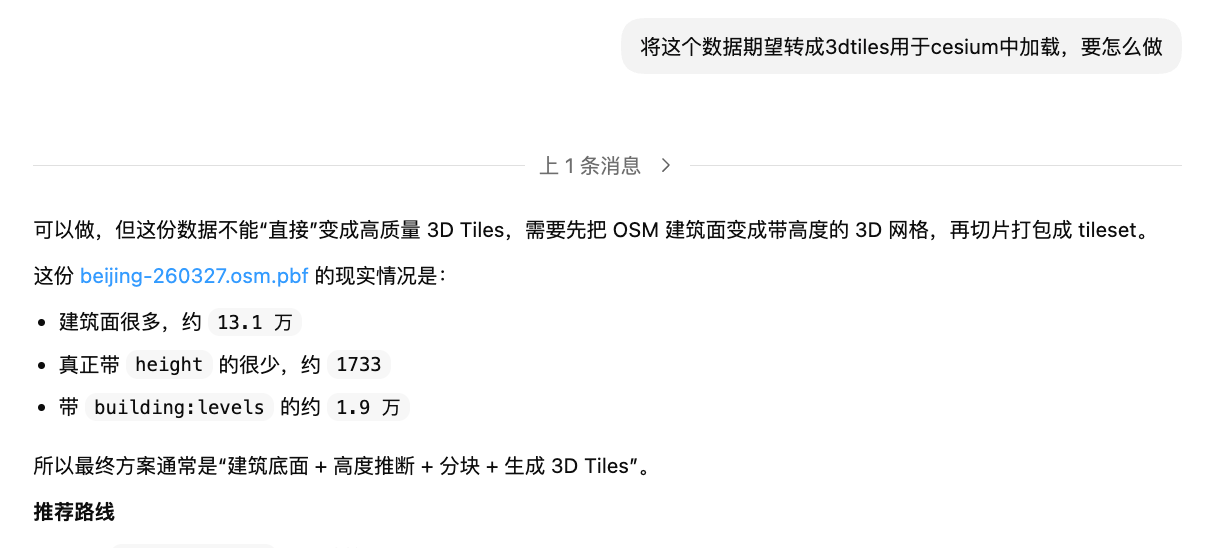

（AI 对话截图：转换方案说明）

AI 直接指出了这份数据的现实情况：13.1 万个建筑面，但真正带 height 字段的只有约 1733 个，带 building:levels 的约 1.9 万个。大部分建筑没有高度信息，因此不能直接生成高质量 3D Tiles，需要先做高度推断。

给出的方案是：提取建筑底面 → 推断高度 → 按网格切片 → 每个 tile 挤出 glb → 生成 tileset.json。并主动提出可以直接生成一套可运行脚本。

第三步：让 AI 生成脚本

确认方案后，给出具体要求：使用 Python 准备转换脚本，执行时需要显示进度。

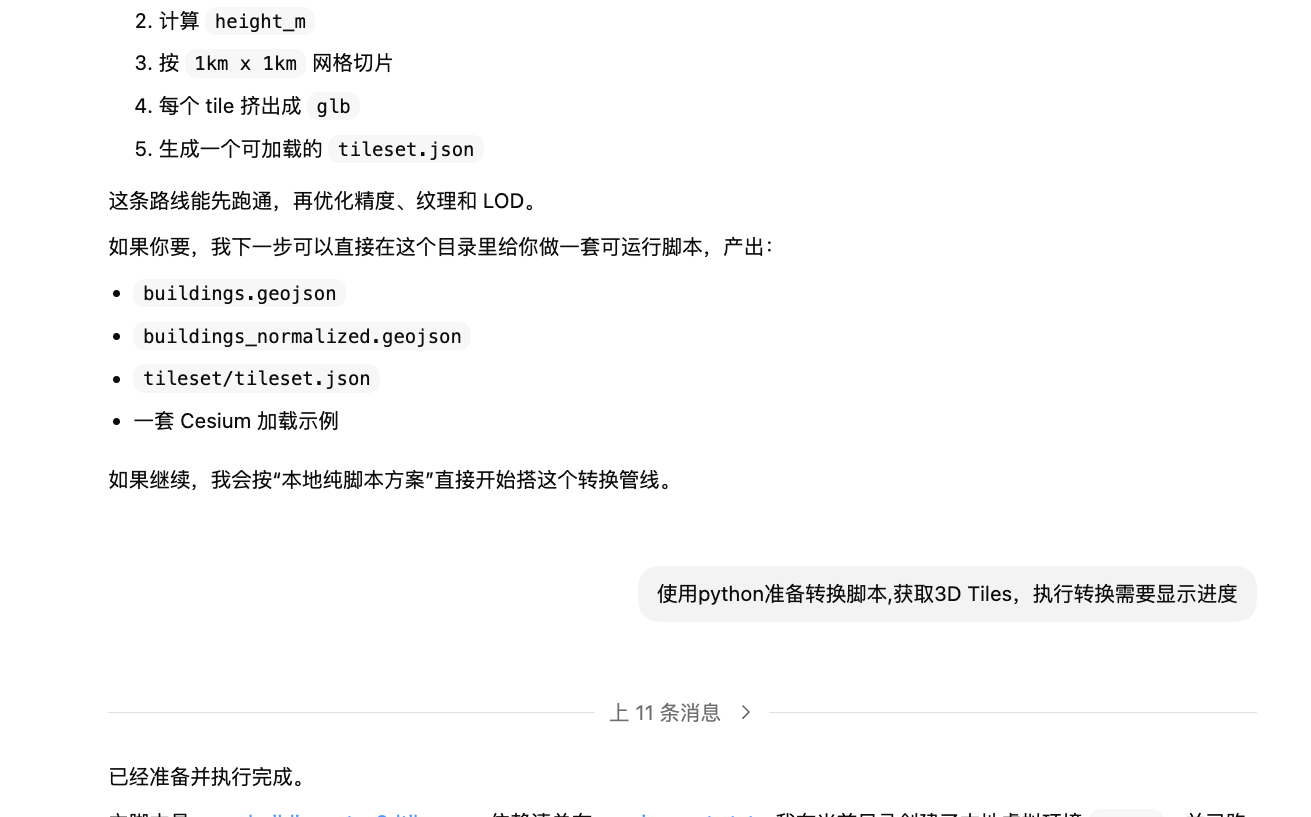

（AI 对话截图：生成 Python 脚本）

AI 直接生成了完整的转换脚本，包含各阶段的进度输出。整个对话从数据分析到拿到可运行脚本，没有查任何工具文档。

脚本完整代码见仓库：osm_buildings_to_3dtiles.py (opens in a new tab)，可以直接取用。

数据加工的五个步骤

整条转换链路可以拆成五步：

第一步：提取建筑面

原始 .osm.pbf 里有道路、水系、绿地等各种要素。脚本用 ogr2ogr（GDAL 的命令行工具）从中筛选出带 building 标签的多边形，输出为 GeoJSON 格式，存到 work/buildings.geojsons。

第二步：整理建筑属性

每个建筑要素保留核心字段：height、building:levels、building（建筑类型）等，过滤掉无效几何。

第三步：补全建筑高度

OSM 数据里的建筑并不都带高度信息——有的有精确的 height，有的只有楼层数，有的什么都没有。脚本采用分层策略补全：

优先使用 height 字段（单位：米）
没有 height 就用 building:levels × 3.2 估算
两者都没有，按建筑类型给默认值（apartments 约 18m，commercial 约 24m，house 约 9m）

这是合理的近似，不是精确值，但对于体量白模来说足够用。

第四步：挤出三维几何

把每个建筑的二维底面多边形，沿垂直方向拉伸到对应高度，生成封闭的三维 mesh。

第五步：打包成 3D Tiles

把所有建筑按地理位置切分成若干空间格子，每个格子打包成一个 b3dm 文件，再生成统一的 tileset.json 入口。

切成多个 tile 而不是一个大文件，是 3D Tiles 格式的核心设计：相机只看到哪块区域，就只加载那块区域的数据，不需要把整个城市的几何都塞进内存。

环境准备

安装 GDAL

脚本的第一步（提取建筑面）依赖 ogr2ogr，它是 GDAL 的一部分。

macOS：

brew install gdal
ogr2ogr --version  # 确认安装成功

Linux（Ubuntu/Debian）：

sudo apt-get install gdal-bin

Windows：建议通过 OSGeo4W (opens in a new tab) 安装。

准备 Python 环境

脚本需要 Python 3.9 及以上版本。在仓库根目录创建虚拟环境并安装依赖：

python3 -m venv .venv

macOS / Linux：

.venv/bin/python -m pip install -r data-pipeline/requirements.txt

Windows：

.\.venv\Scripts\python -m pip install -r data-pipeline/requirements.txt

依赖清单在 requirements.txt。

执行转换

环境准备好之后，运行：

macOS / Linux：

cd data-pipeline
../.venv/bin/python osm_buildings_to_3dtiles.py beijing-260327.osm.pbf --output tileset_output --work-dir work --overwrite

Windows：

cd data-pipeline
..\.venv\Scripts\python osm_buildings_to_3dtiles.py beijing-260327.osm.pbf --output tileset_output --work-dir work --overwrite

脚本会依次输出阶段进度：

Extracting building polygons...
Normalize...
Tiles...
Writing tileset manifest...

跑完之后，tileset_output/ 里就是 Cesium 可以直接加载的数据。

转换结果

当前仓库包含的是北京 2026 年 3 月底快照的转换结果：

处理建筑要素：131,046 个
生成 b3dm tile：536 个

详细摘要可以在 /tileset_output/summary.json：里查看。

第二部分小结

整条链路用一句话概括：

从 OSM 地图数据中提取建筑轮廓，补全高度，挤出为三维几何，切片打包成 Cesium 可加载的 3D Tiles。

三层关系：

输入层   →   .osm.pbf（二维地图要素）
加工层   →   提取、补高、挤出、切片
输出层   →   tileset.json + b3dm（三维瓦片数据）

Cesium 只和输出层打交道，不关心加工过程。只要输出层格式正确，它就能显示。

后续可以怎么扩展

这条流程跑通之后，有三个方向可以继续：

优化视觉：按高度或建筑类型给白模着色，增加轮廓线，让体量层次更清晰。Cesium3DTileStyle 支持基于属性字段写条件表达式，可以实现相当灵活的样式控制。

优化性能：调整 tile 的切分粒度，降低每个 tile 的三角面数，或者引入 LOD（Level of Detail）让远景加载更粗糙的版本。

提升数据质量：OSM 的高度数据本身不完整，可以引入其他高度数据源（比如建筑数据库或遥感数据）做补全，或者保留更多建筑语义字段用于后续样式处理。
